GMADE GS02 BOM TC 4WD Ultimate Trail Truck Kit (GM57000)

Na novinku z nabídky GMADE jsem vás již nalákal článkem s několika videi, ukazujícími terénní schopnosti BOM TC 4WD Ultimate Trail Trucku na novém podvozku GS02. RC model v měřítku 1/10 přichází jako stavebnice s nenalakovanou lexanovou karoserií a zadní klecí. Ke zprovoznění modelu je potřeba dokoupit elektronickou výbavu, pohonný akumulátor a vhodnou RC soupravu.

Stavebnice (kit) GS02 BOM TC 4WD Ultimate Trail Truck se vyznačuje 4WD trvalým pohonem všech kol, ocelovým C rámem, olejovými tlumiči s možností variabilního nastavení polohy zadních tlumičů (kit obsahuje díly pro volbu uchycení tlumičů nastojato nebo naležato), těžištěm nad přední nápravou a nastavitelným rozvorem.

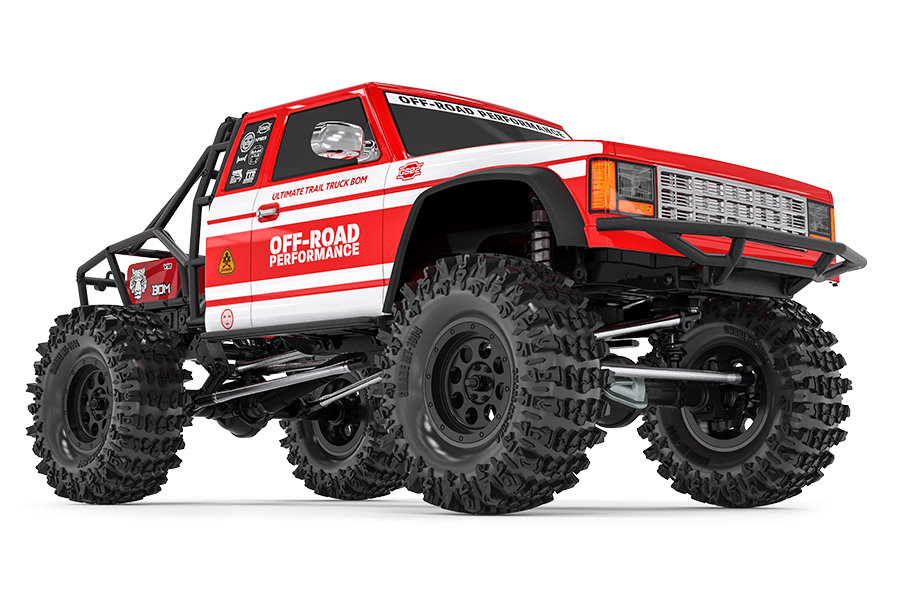

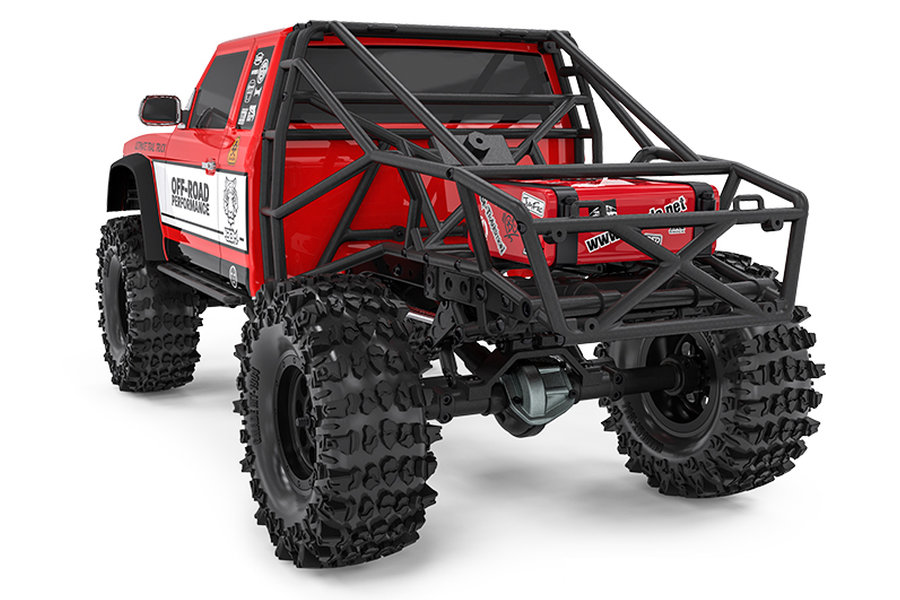

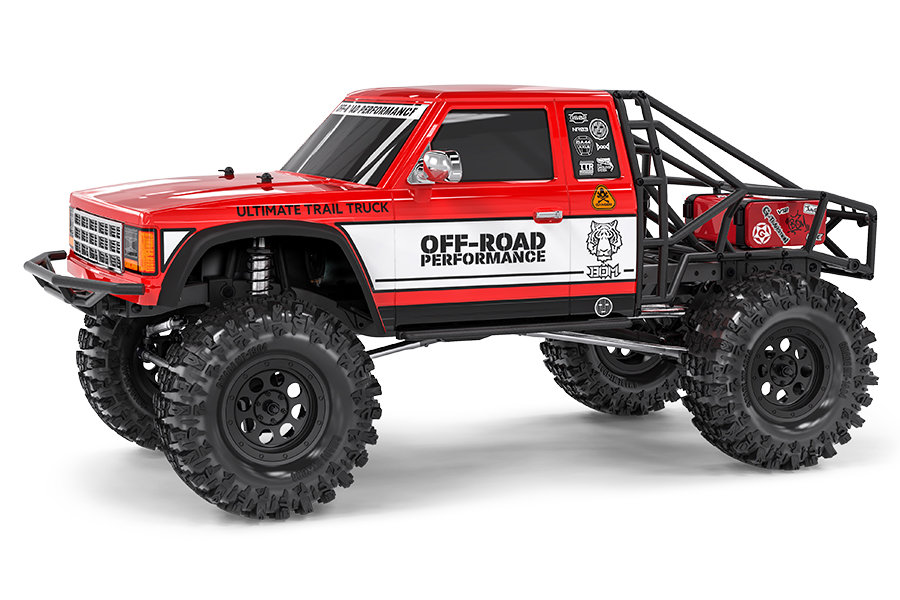

Dále obsahuje ocelové poloosy, kovové převody, kompletní sadu kuličkových ložisek, pneumatiky 1,9" s vložkami, plastové beadlock disky, vodotěsný box pro elektroniku, čirou lexanovou karoserii a arch se samolepkami. Fotografie sestaveného modelu:

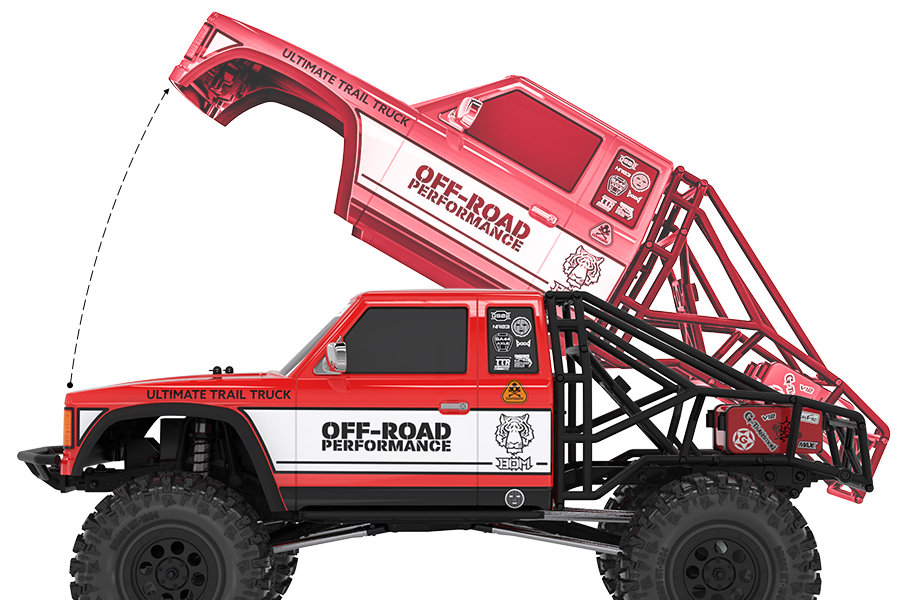

Celou karoserii včetně zadní klece lze vyklopit nahoru pro snadnější přístup a údržbu:

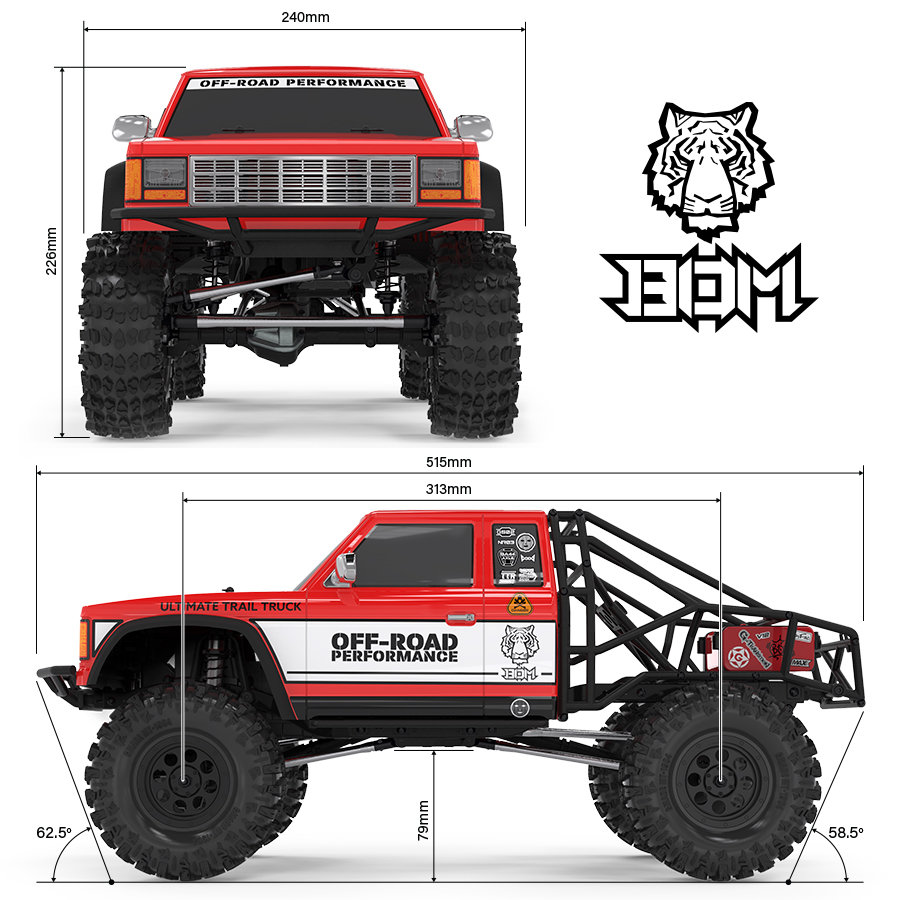

Rozměry modelu včetně uvedených nájezdových úhlů:

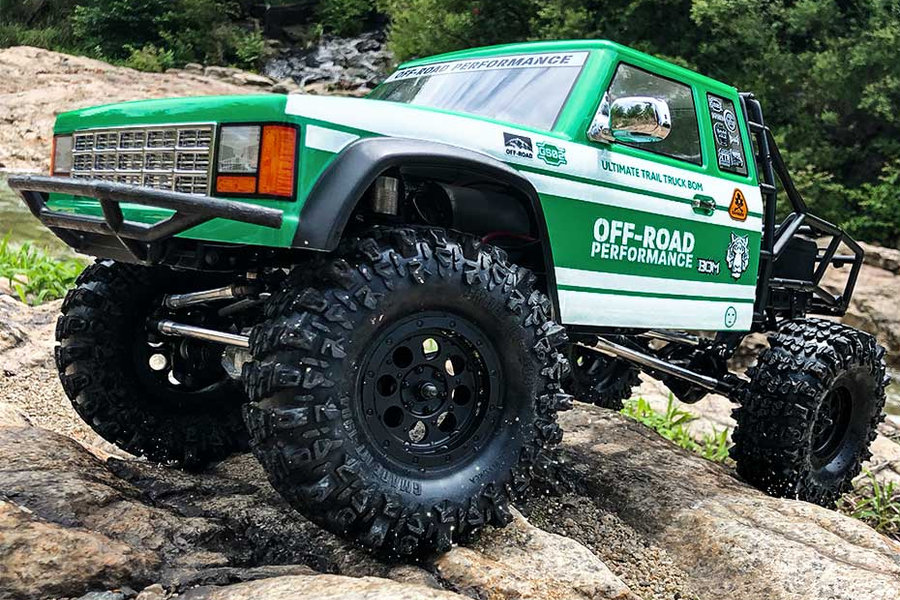

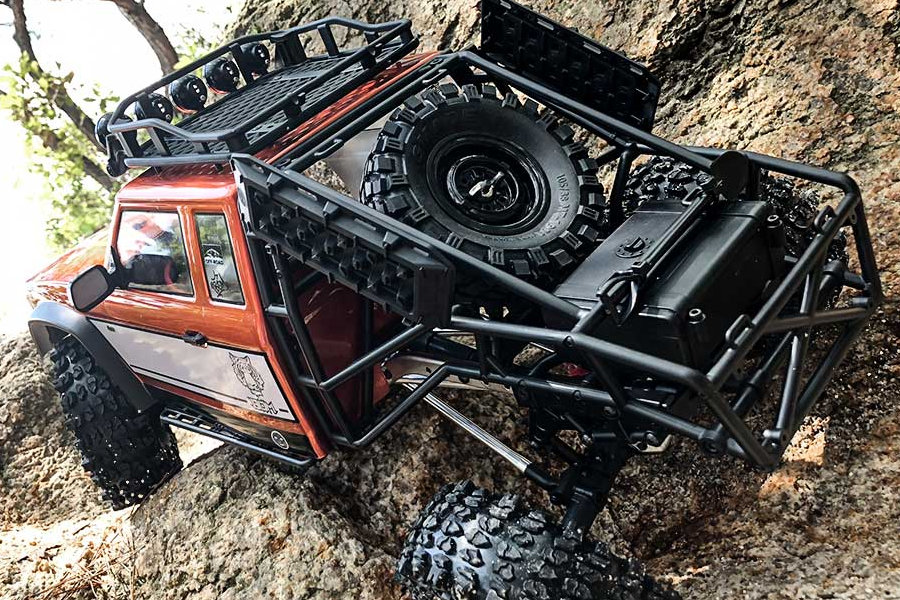

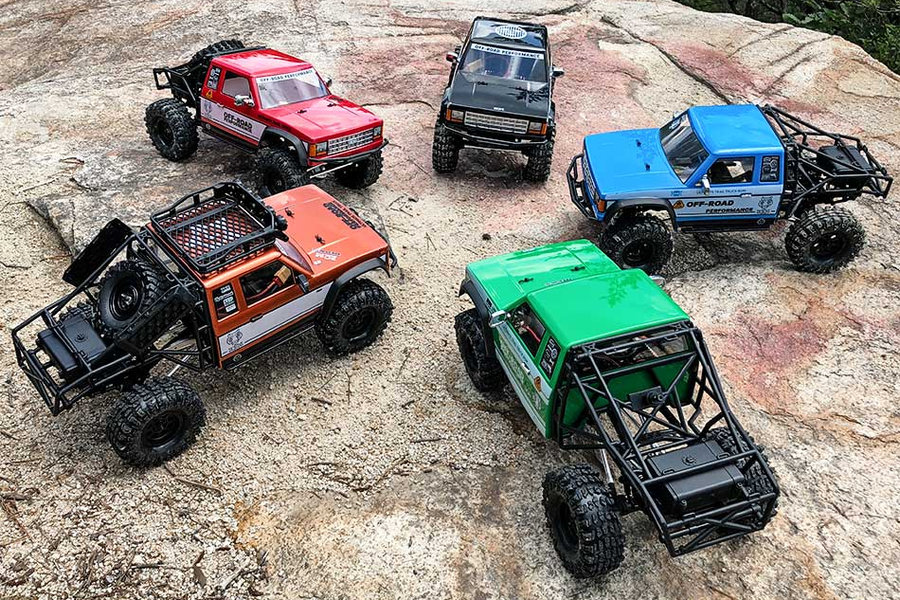

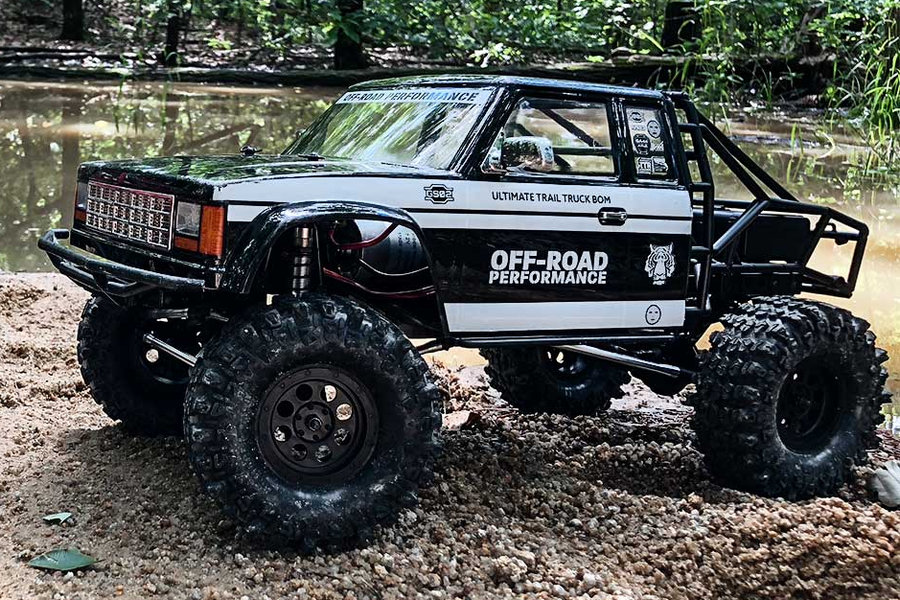

Fotografie modelu v terénu:

Podvozek GS02

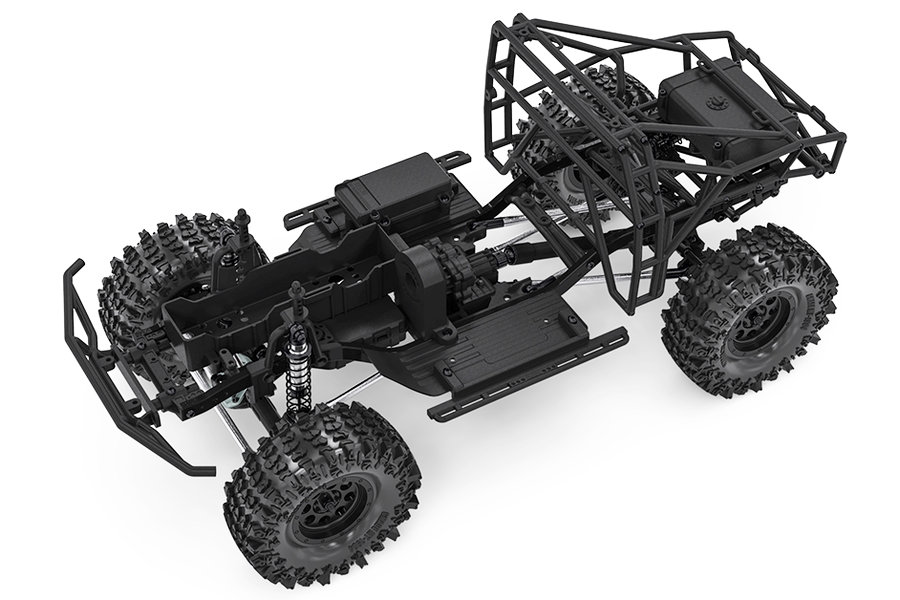

Podvozek se skládá z ocelového rámu a dílů vyrobených z kvalitních plastů. Všechny páky řízení a linky náprav jsou kovové:

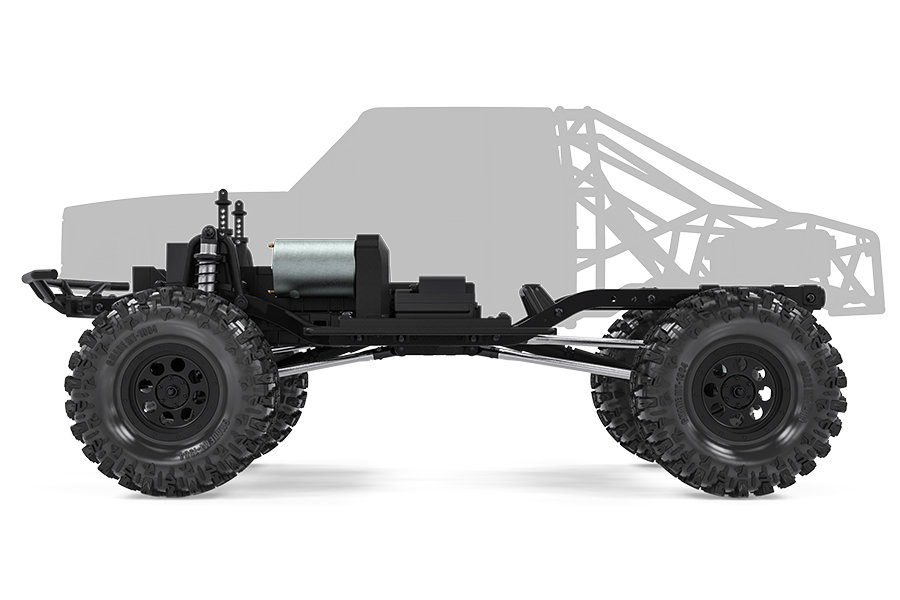

Umístění motoru přenáší těžiště nad přední nápravu:

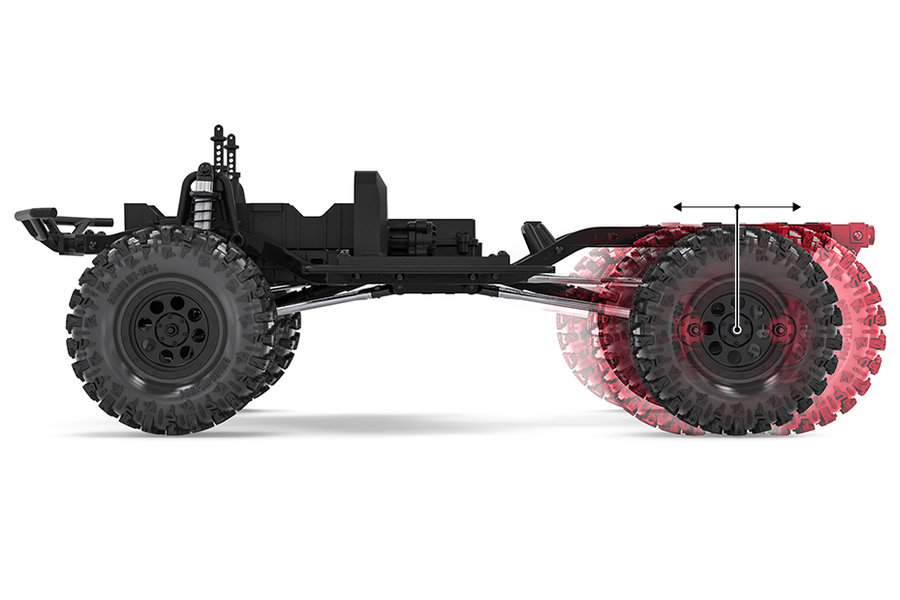

Rozvor je díky posouvání zadní nápravy možné nastavit na 287, 313, 324 a 336mm - je ale potřeba dokoupit příslušně dlouhé linky:

C-profil ocelového rámu podvozku:

Servo řízení je umístěno na rámu. Páky řízení jsou kovové, stejně tak i panhardská tyč. Stavitelné tlumiče jsou též kovové:

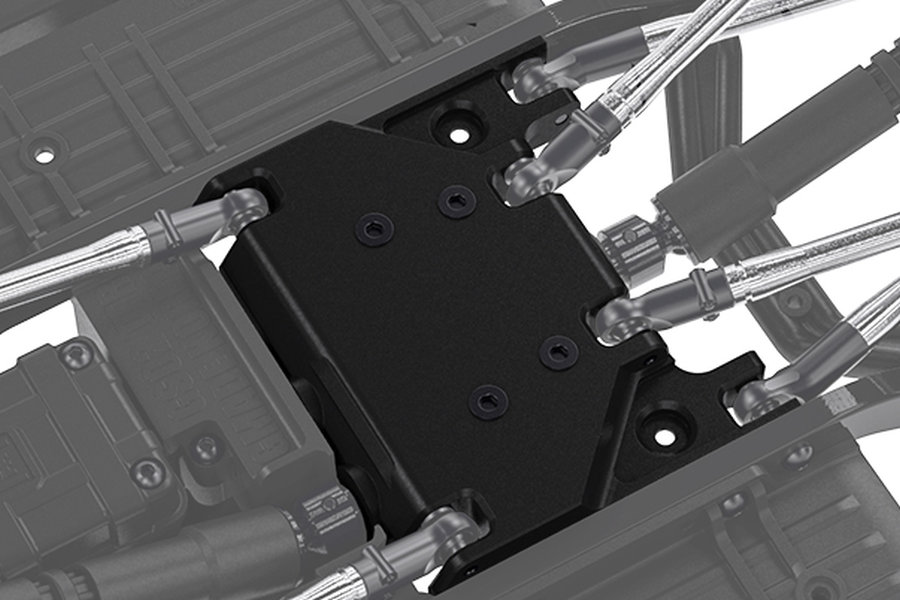

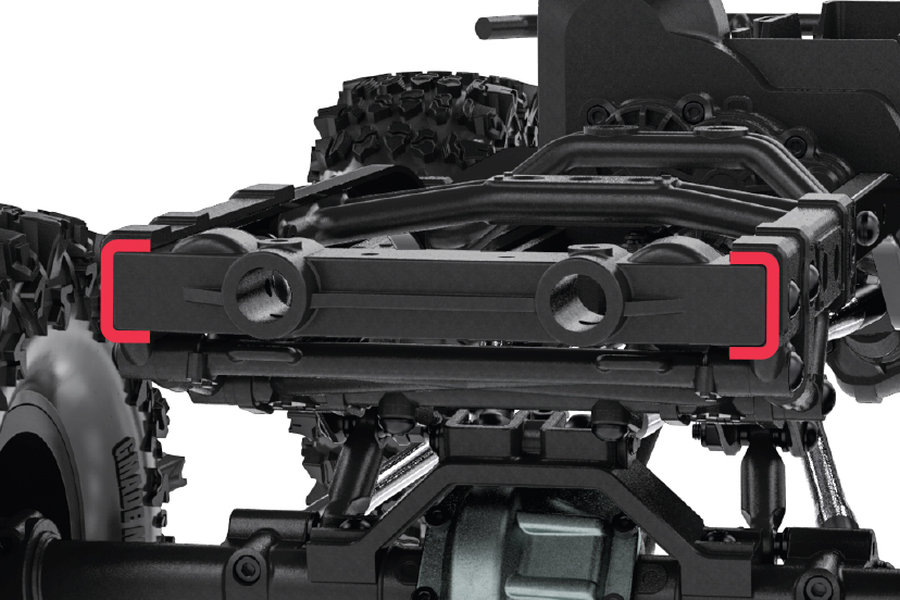

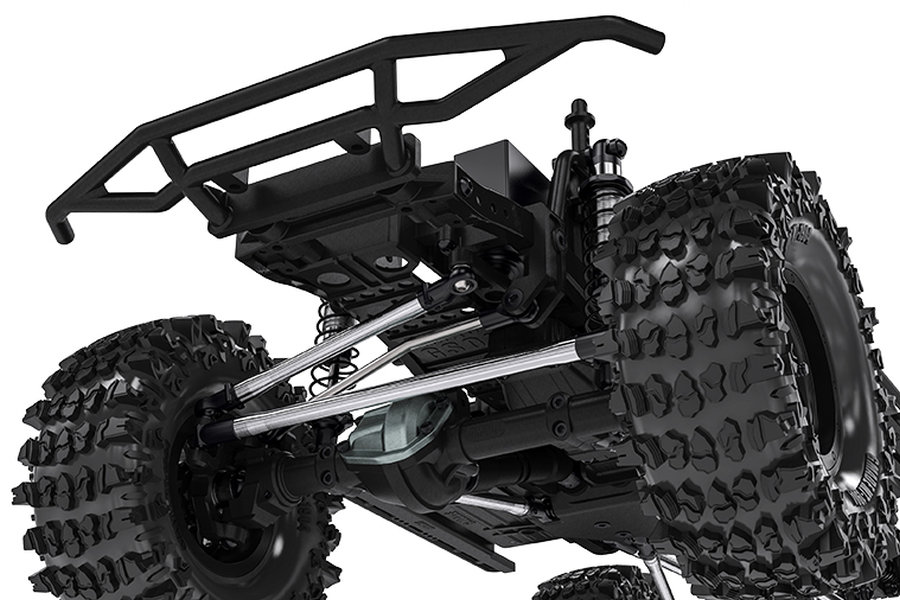

Centrální plato (skid plate) slouží k uchycení linků přední a zadní nápravy:

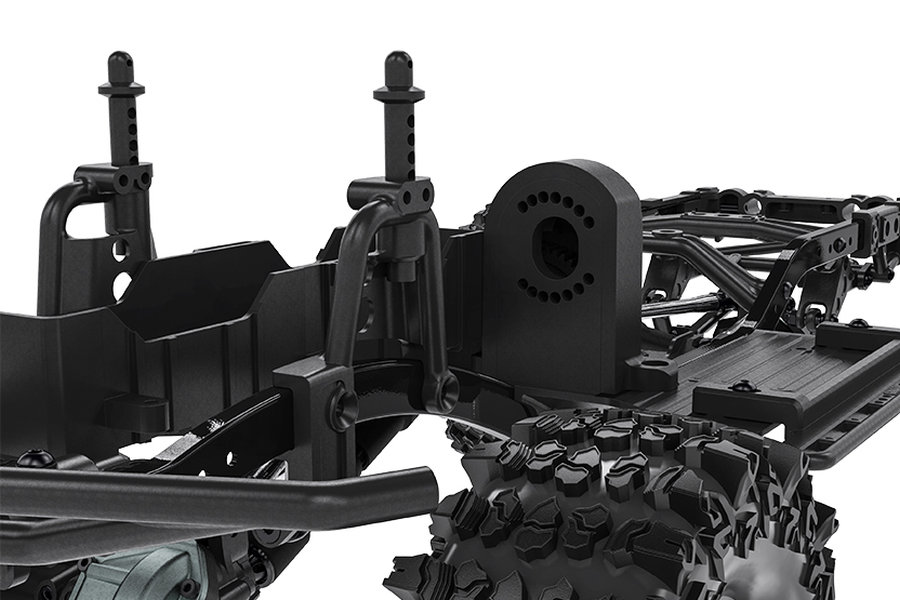

Motorové lože nabízí několik možností uchycení dle typu motoru:

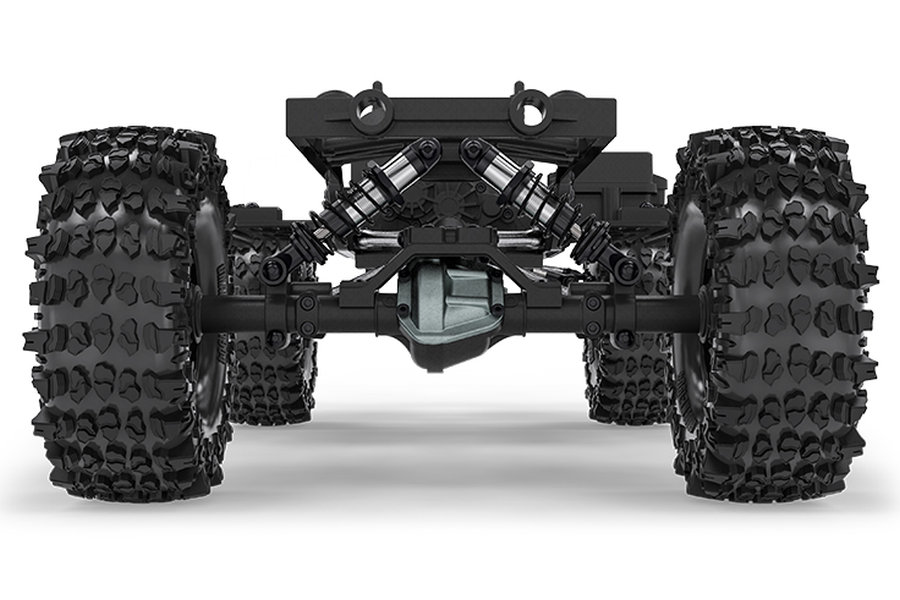

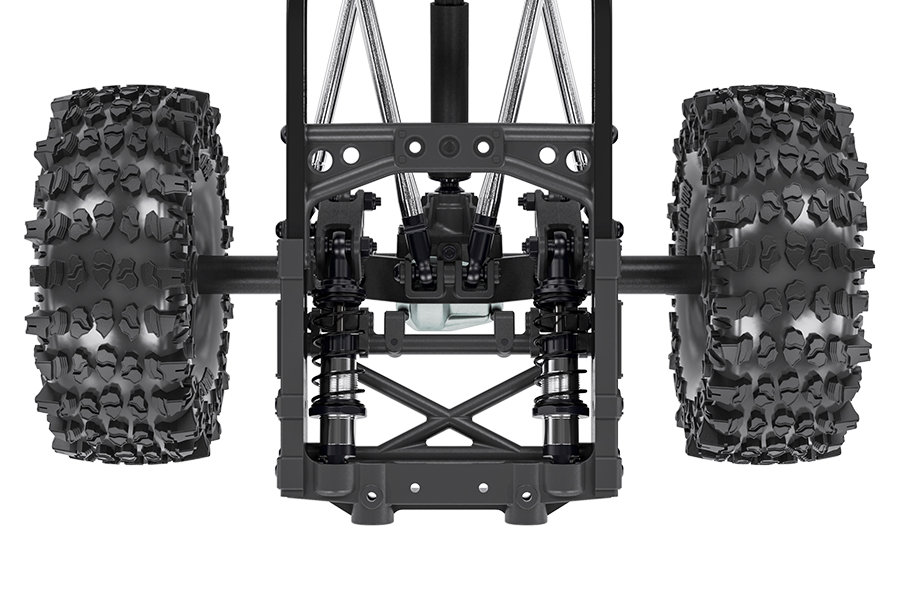

Variabilní uchycení zadních tlumičů. Níže jsou tlumiče umístěny ve vodorovné poloze v rámu, náprava je odpružena pomocí převodních pák. Ideální řešení pro stavbu trucků typu flatbed:

Klasické uchycení tlumičů; potřebné díly pro obě varianty uchycení jsou obsaženy ve stavebnici:

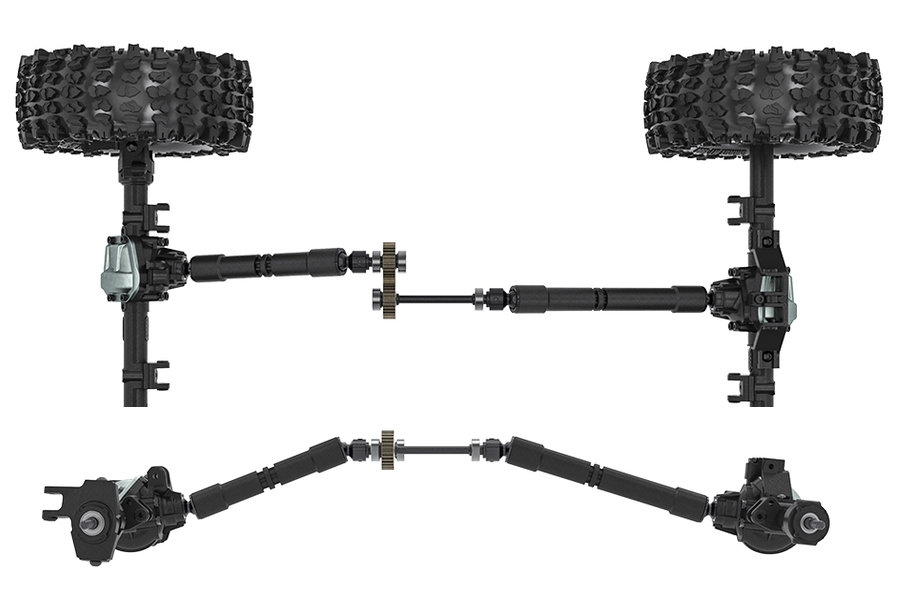

Ukázka topologie pohonného systému:

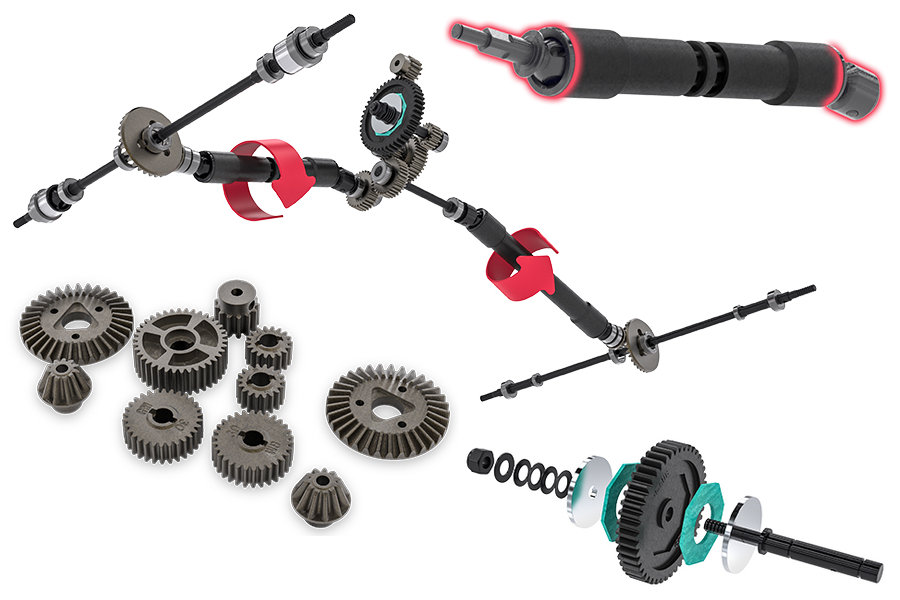

Pohonný systém je navržený tak, aby co nejvíce redukoval tzv. torque twist. Zdvojená kluzná spojka má nastavitelný prokluz. Všechna převodová kola jsou kovová, stejně jako spojky pro uchycení kardanů:

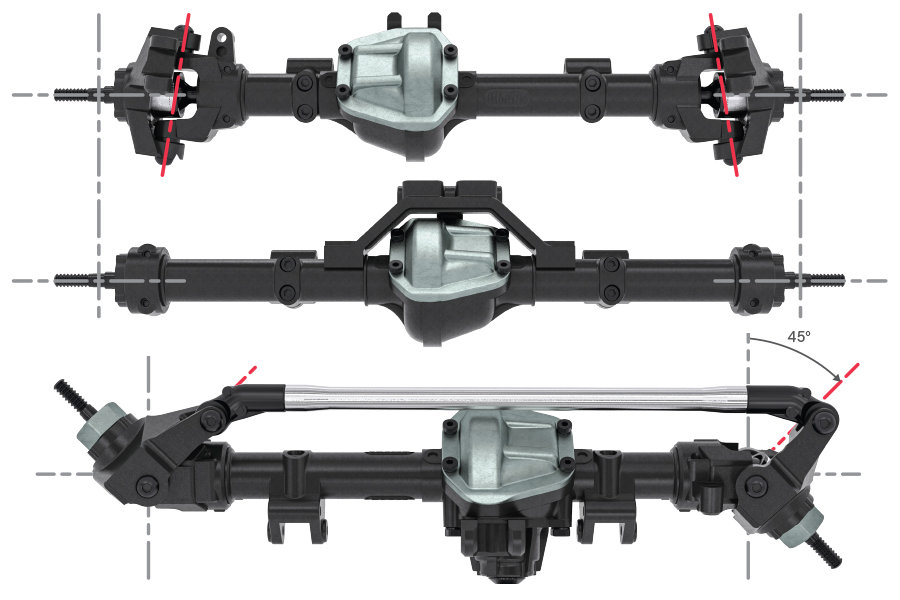

Přední a zadní náprava; kryty náprav jsou plastové s kovovými kryty domečků:

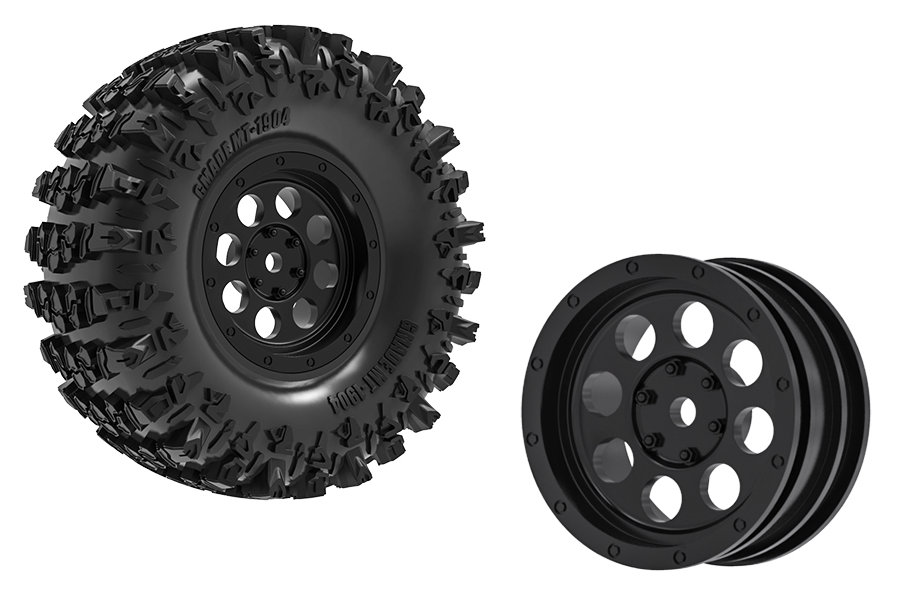

Pneumatiky jsou typu MT1904, rozměr 121x45mm. Plastový disk NR03 je typu beadlock, rozměr 48x23mm, offset +0,5mm, určen pro montáž na hex 12mm:

Technické údaje

- Délka - 515mm
- Šířka - 240mm
- Výška - 226mm
- Rozvor - nastavitelný 287/313/324/336mm
- Světlost - 79mm
- Hmotnost - 1,9kg (bez elektroniky)
