GMADE Rock Buggy GOM GR-01 Kit (GM56000)

Před měsícem jsem upozornil na připravovanou novinku jihokorejského výrobce GMADE, který konečně a po docela dlouhé době přichází s dalším novým modelem v podobě stavebnice Rock Buggy GOM GR-01 (GM56000). Model je prozatím na předobjednávku, první kusy by měly k zájemcům začít přicházet po 28. září. Cena stavebnice je stanovena na 340,- USD bez dopravy.

Stavebnice (kit) GMADE Rock Buggy GOM GR-01 již v základu obsahuje dvourychlostní převodovku a DIG. Pro zprovoznění modelu je potřeba dokoupit RC soupravu, motor, elektronický regulátor, serva a pohonný akumulátor. Díly karoserie jsou z čirého lexanu, je tedy nutné pořídit i barvu k jejich nalakování.

Interiér kabiny modelu je poměrně jednoduše zpracován, detaily jsou tvořeny nálepkami. Volant, řadící páka a sedačky jsou z plastu. Díky umístění motoru nad přední nápravou je prostor kabiny volný a dává tak možnost majiteli modelu se na interiéru vyřádit:

Motor, servo řízení a krabička pro přijímač jsou umístěny nad přední nápravou:

Levý boční panýlek u předního kola je vyklápěcí pro snadný přístup k pohonnému akumulátoru:

Tlumiče jsou kovové, s nastavitelným předpětím pružiny pomocí závitového kroužku, plněné olejem, délka tlumičů je 103mm:

Technické údaje

- Délka - 523mm
- Šířka - 318mm
- Výška - 248mm
- Rozvor - 380mm
- Světlost - 88mm
- Hmotnost - 2kg

Popis podvozku

Trubkový rám je tvořen sešroubovanými díly z kvalitního plastu s obsahem skelných vláken:

Přední a zadní náprava jsou k rámu připojeny pomocí kovových linků a plastových ramen:

Spodní linky a ramena náprav jsou ukotveny v plastovém centrálním platu:

Topologie pohonného systému - motor přes dvourychlostní převodovku a rozvodovku s DIGem pohání obě nápravy pomocí teleskopických kardanů:

Servo se umisťuje do rámu nad přední nápravou:

Detail panhardské tyče přední nápravy. Odnímatelný kryt hrušky nápravy je zakloněn směrem k nápravě:

Úchyty zadních tlumičů nabízejí dvě polohy pro jejich uchycení, případně použít zdvojené tlumiče:

Nápravy typu GA60 jsou zhotoveny z odolného plastu:

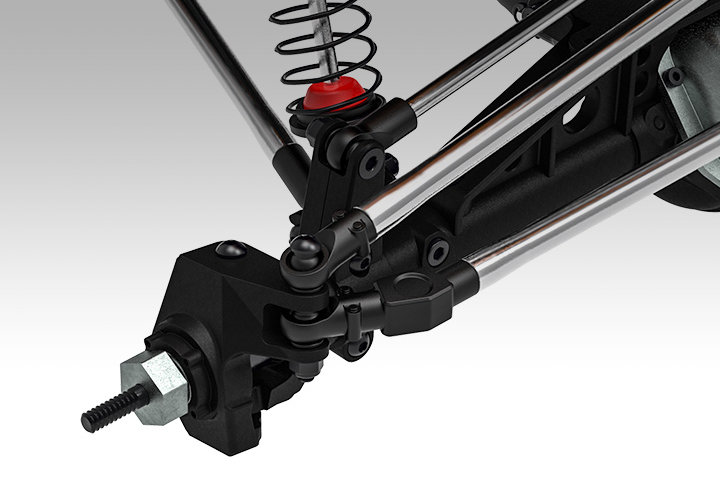

Detail uchycení kovových pák řiditelné přední nápravy:

Dvourychlostní převodovka je opatřena kovovým držákem motoru:

Detail vnitřního mechanického uspořádání dvourychlostní převodovky a rozvodovky s DIGem. Ovládání převodovky a DIGu pomocí serva je popsáno v návodě na straně 33 (odkaz ke stažení návodu najdete na konci článku):

Zdvojená kluzná spojka s nastavitelným prokluzem:

Detail plastové krabičky pro umístění a ochranu přijímače:

Disky GT02 o velikosti 2,2". Průměr disků je 61mm, šířka 36mm, negativní offset 2,5mm:

Pneumatiky MT2202 o velikosti 2,2". Průměr 143mm, šířka 52mm, vnitřní průměr 56mm:
