Konektor XT60U

Opět nastal čas, abych zaktualizoval přehled modelářských silových konektorů, který tu patří k nejčtenějším článkům. Tentokrát se podíváme na konektor XT60U, který se objevil v prodeji zhruba v půli minulého roku. Rozšiřuje populární žlutou rodinku ne Simpsonů ;), ale silových konektorů, používaných hlavně pro spojování pohonných akumulátorů s elektronickou výbavou RC modelů.

Konektor XT60U je inovací standardního konektoru XT60. Úpravou těla konektoru bylo dosaženo menších rozměrů i hmotnosti oproti XT60. XT60U je přitom plně kompatibilní se všemi typy konektorů řady XT60 - XT60, XT60+, XT60 PCB a XT60-L.

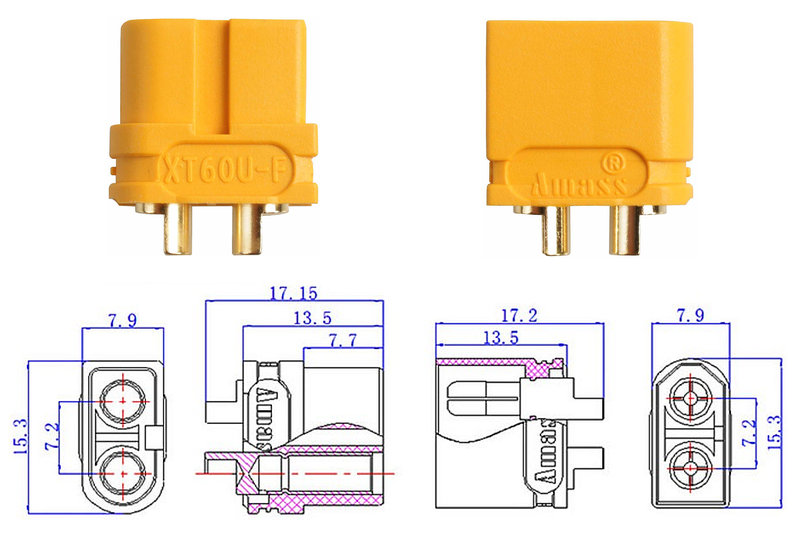

Mechanické rozměry a další technické údaje konektoru:

- Proud - 60A
- Přechodový odpor - 0,56mOhm
- Doporučený průřez vodiče - 12AWG
- Materiál těla - nylon
- Hmotnost páru - 5g

Jelikož tělo konektoru XT60U má méně "masa" než standardní XT60, doporučuji zvýšenou opatrnost při pájení vodičů na kontakty konektoru.

Cena páru konektoru XT60U se pohybuje kolem 1,10 USD. Výhodnější je zakoupit větší balení, například pět párů se dá sehnat za cenu těsně pod 5,- USD.

Výše uvedený konektor jsem doplnil do přehledu modelářských silových konektorů.

- Fotografie, obrázky - Amass Electronics -
