Podvozek Max Speed Technology CFX

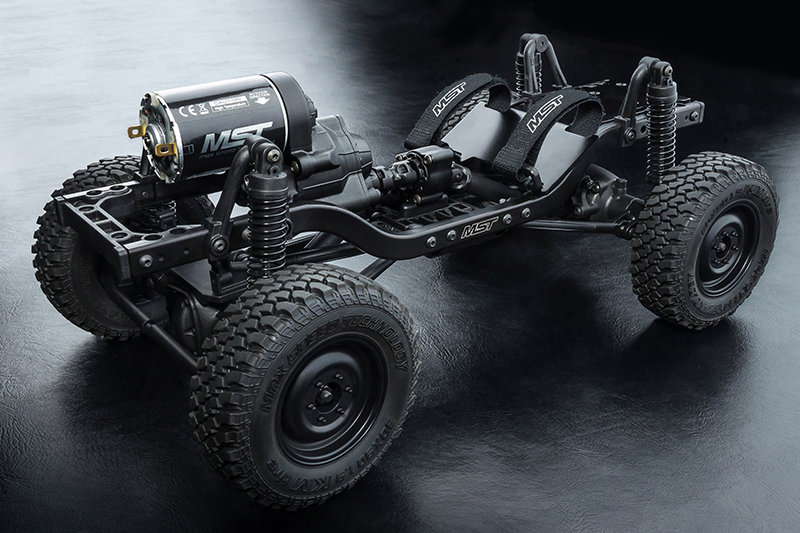

Na samý závěr roku 2017 připravil tchaj-wanský výrobce Max Speed Technology (MST) novinku v podobě desetinového podvozku CFX. První offroad podvozek CMX z produkce MST si již získal dobrou pověst díky kvalitě zpracování a jízdním vlastnostem. Zásadní změnou oproti podvozku CMX je umístění motoru - ten se v případě typu CFX nachází nad přední nápravou.

Nyní již lze do jisté míry rozklíčovat názvy obou podvozků - CMX s M jako middle pro motor umístěný uprostřed, CFX s F jako front pro motor umístěný vepředu. Základ podvozku CFX je shodný s typem CMX, kromě již výše uvedeného rozdílu v umístění motoru:

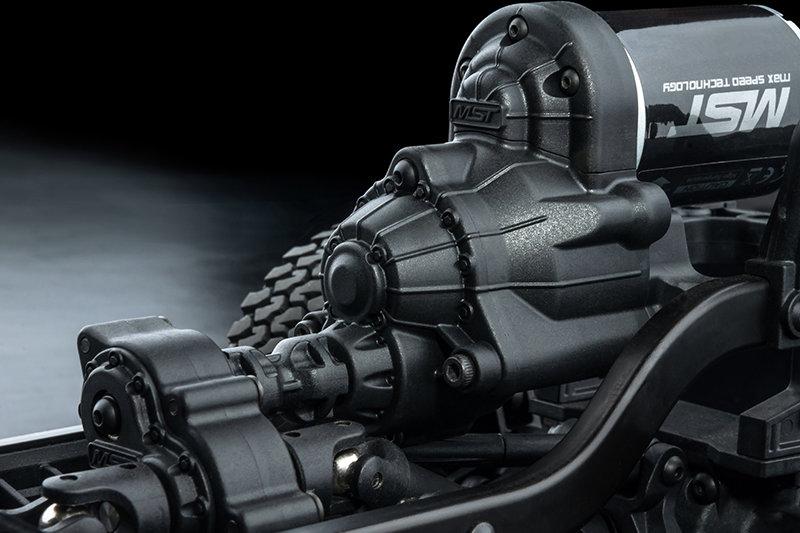

Motor se nachází nad přední nápravou, kde je usazen ve společném bloku s převodovkou. S rozvodovkou umístěnou uprostřed modelu je spojen pomocí krátkého kardanu:

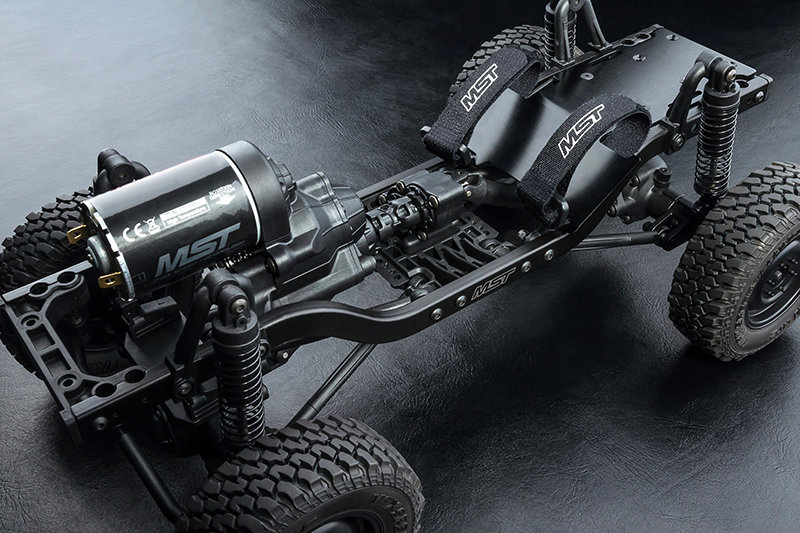

Velkou výhodou tohoto řešení je, kromě vítaného zatížení přední nápravy, že uprostřed modelu se tak otevírá velký prostor pro umístění interiéru modelu. Pohonný akumulátor se umisťuje na platíčko u zadní nápravy:

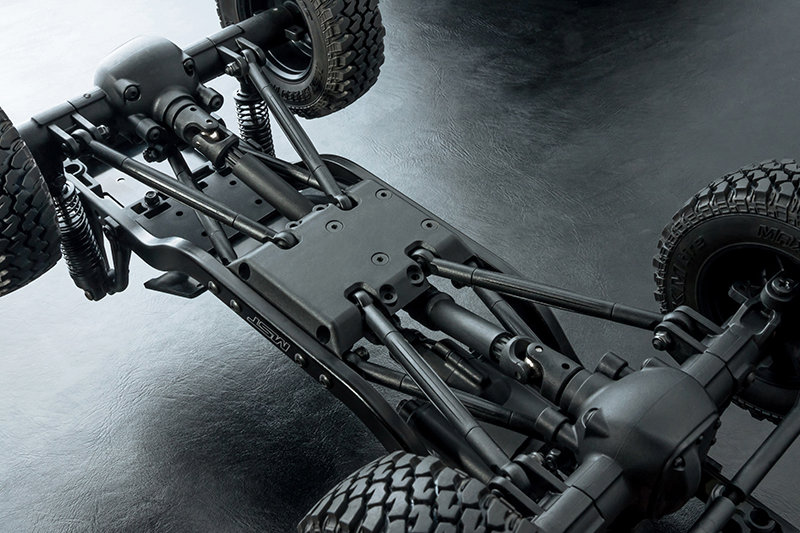

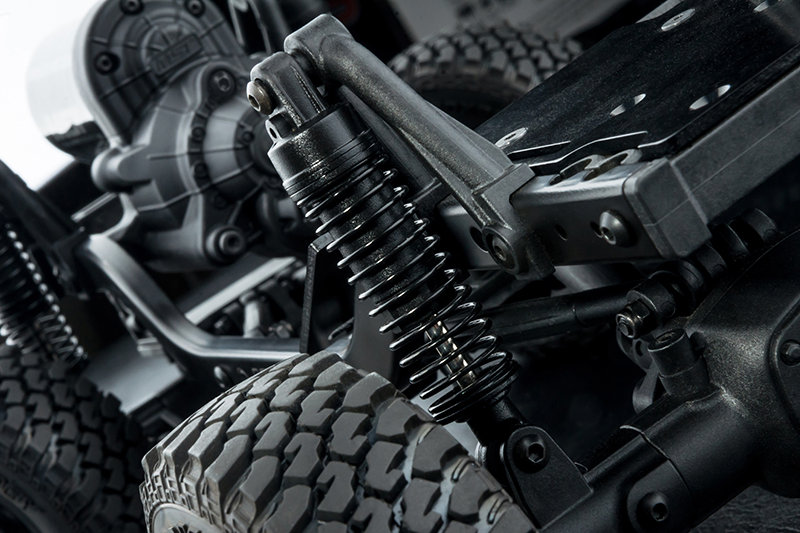

Rám podvozku je tvořen dvěma kovovými C-profily a plastovými příčníky. Nápravy, kardany a tlumiče jsou shodné s typem CMX. Přední i zadní náprava jsou k rámu uchyceny pomocí linků v konfiguraci 4-link:

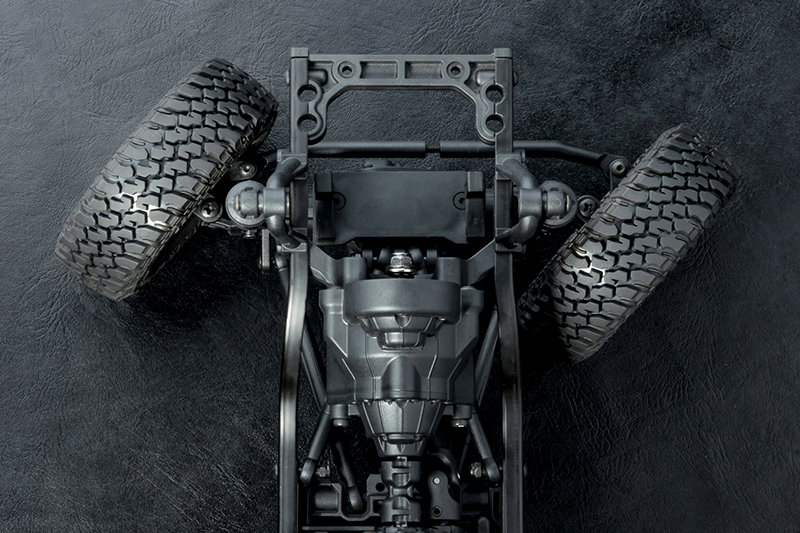

Přední náprava má díky CVA poloosám velký rejd, tlumiče plněné olejem zajišťují dostatečné křížení obou náprav:

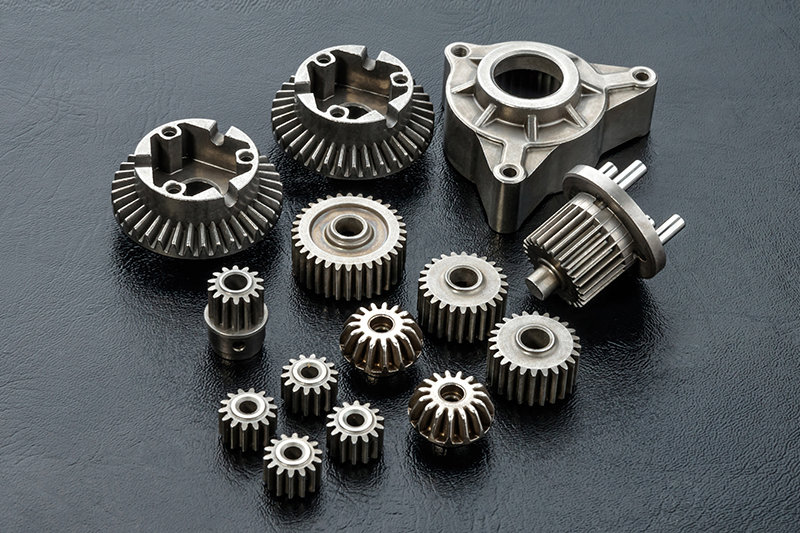

Těla převodovky, rozvodovky, náprav, kardany a další díly jsou vyrobeny z kvalitního a odolného plastu. Ozubená kola převodů jsou převážně kovová nebo z odolného plastu:

Podvozek CFX má stejně kompaktní rozměry jako typ CMX. Při šířce 195mm a nastavitelném rozvoru 242/252/267mm je opět určen pro použití karosérií Tamiya (například Ford Bronco, Mitsubishi Pajero a Pajero Rally, Jeep Wrangler YJ, Mercedes Benz Unimog U406 a 425, Toyota LC40,...), Loops Model (Mitsubishi Pajero Wagon, Pajero Raid, Isuzu MU,...) a dalších vhodných.

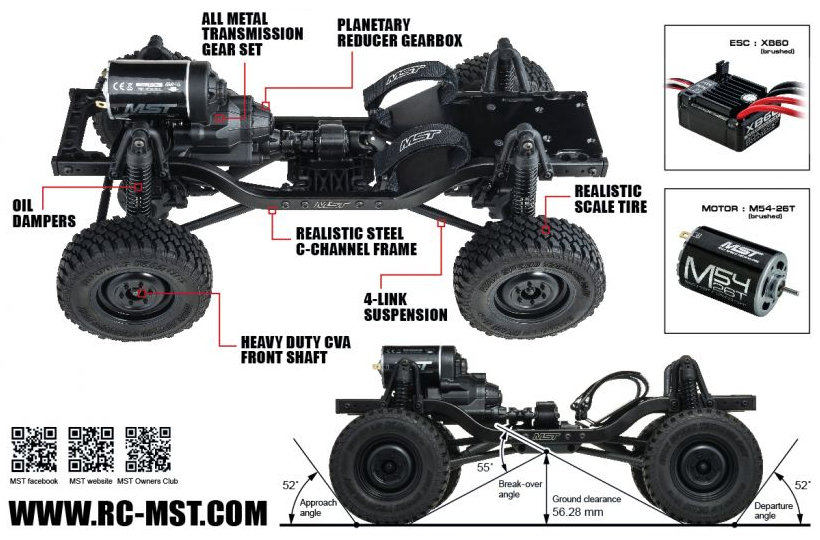

Technické údaje

- Náhon - 4WD
- Rozvor - 242/252/267mm
- Šířka - 195mm
- Světlost podvozku - 56mm
- Nájezdové úhly - 52°
- Převodový poměr - 1:31,7 až 46,7
- Rozměr kol - 30x90mm

Podvozek je dodáván ve dvou provedeních:

532148 - stavebnice (kit) podvozku, stránka výrobce

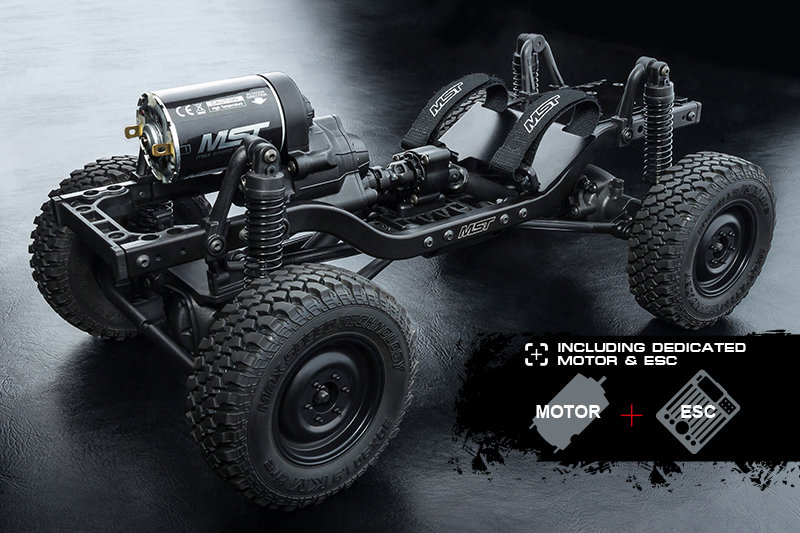

532149 - stavebnice (kit) podvozku s motorem (M54-26T) a elektronickým regulátorem (XB60), stránka výrobce

Manuál ke stažení - CFX instruction manual

Stejnosměrný motor M54-26T, 17500 ot/min.:

Elektronický stejnosměrný regulátor XB60, 60A, BEC 5V/2A:

Oba podvozky lze u nás pořídit za cca 7400,- Kč (532148) a 7900,- Kč (532149) například u Loops Model.
