Multi RF moduly pro projekt Deviation

Koncem února minulého roku jsem upozornil na zajímavý projekt Deviation. Pro připomenutí, jedná se o alternativní firmware vytvářený pro RC vysílačky řady DEVO firmy Walkera, který nabízí podporu pro několik přenosových protokolů a umožňuje tak jednou vysílačkou ovládat mnoho typů přijímačů a modelů. Přímo pro tento projekt lze nejen na Banggoodu zakoupit specializované multi RF moduly, které obsahují několik v RC soupravách masově používaných transcieverů.

Pro vysvětlení a zjednodušeně, transciever je součástka, která se používá ve vysílací i přijímací části RC soupravy a zajišťuje tak komunikaci mezi vysílačkou a přijímačem svým vlastním specifickým přenosovým protokolem. Nejvíce rozšířené jsou transcievery typu CC2500 (Futaba, HiTec, Corona, FrSky, Tactic,...), CYRF6936 (JR/Spektrum, Walkera,...), A7105 (Flysky, Align, Hubsan, WL Toys,...) a NRF24L01 (HiSky, Syma, Cheerson, E-sky, Eachine,...).

Multi RF moduly pak nejsou nic jiného, než elektronické moduly, které na jedné desce plošných spojů integrují několik výše uvedených transcieverů a zjednodušují tak konstrukční úpravu vysílačky v rámci projektu Deviation. Zapojení a použití modulů ve vysílačkách DEVO viz produktové stránky multi RF modulů a forum projektu Deviation (odkazy uvedeny dole).

Na Banggoodu lze zakoupit následující multi RF moduly:

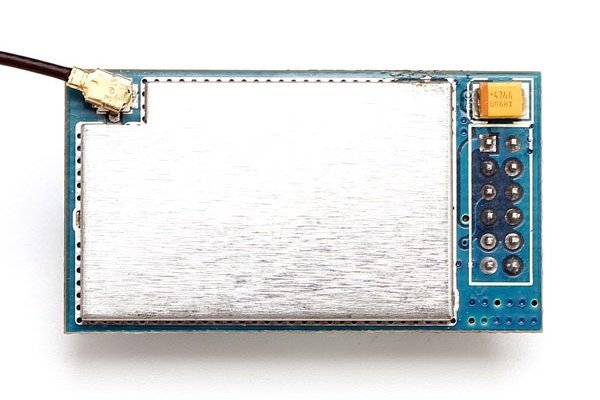

CC2500 NRF24L01 A7105 Multi RF 3 IN 1 Wireless Module for DEVO Transmitter

Tento modul obsahuje 3 transcievery - CC2500, NRF24L01 a A7105.

Produktová stránka - CC2500 NRF24L01 A7105 Multi RF 3 IN 1 Wireless Module for DEVO Transmitter

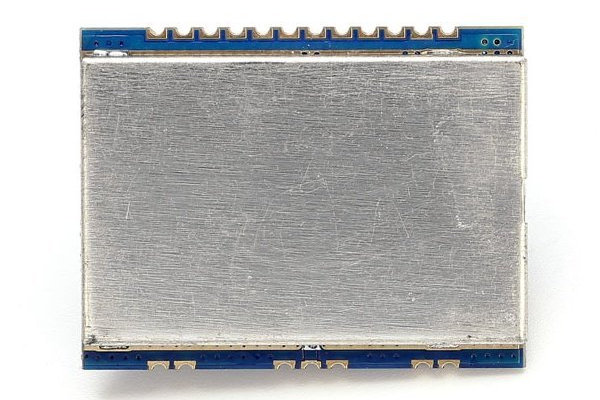

DIY 2.4G CC2500 NRF24L01 A7105 CYRF6936 Multi RF 4 IN 1 Wireless Module

Tento modul obsahuje 4 transcievery - CC2500, NRF24L01, CYRF6936 a A7105.

Produktová stránka - DIY 2.4G CC2500 NRF24L01 A7105 CYRF6936 Multi RF 4 IN 1 Wireless Module

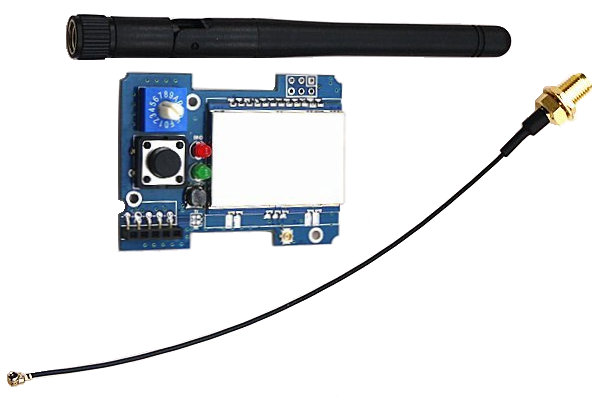

2.4G CC2500 A7105 Flysky Frsky Devo DSM2 Multiprotocol TX Module With Antenna

Tento modul obsahuje 4 transcievery - CC2500, NRF24L01, CYRF6936 a A7105. Není určen přímo pro vysílačky DEVO, ale byl vytvořen na základě projektu Deviation. Obsahuje vlastní řídící procesor a je určen pro vysílačky používající PPM signál. Na výběr jsou provedení pro vysílačky Flysky, Frsky a JR.

Produktová stránka - 2.4G CC2500 A7105 Flysky Frsky Devo DSM2 Multiprotocol TX Module With Antenna (na Banggoodu se vyskytuje ještě jedno totožné provedení modulu, CC2500 NRF24L01 A7105 CYRF6936 Multi RF 4 IN 1 Wireless Module with MCU Board, to je ale již vyprodané a výše uvedený typ je patrně náhradou)
Další informace (forum) - DIY Multiprotocol TX Module

Pro zájemce o projekt Deviation uvádím potřebné odkazy:
- Domovská stránka pojektu (forum) - Welcome to Deviation
- Soubory ke stažení (dokumentace, firmware) - Deviation - Download
- Podporované modely - Deviation - Supported models

Upozornění - projekt Deviation a jeho aplikace je určen především pro modeláře, kteří vědí, co dělají a činí tak výhradně na vlastní odpovědnost! Projekt nemá žádnou spojitost s firmou Walkera.
