Nové stejnosměrné regulátory DSYS řady Titan

Po dvou letech od vydání předchozí tu máme již 5. generaci stejnosměrných regulátorů DSYS, přicházející pod označením Titan. Regulátory jsou určené pro řízení otáček stejnosměrných motorů v modelech a maketách aut, TIR, tanků, lodí, rychlých člunů, ponorek, letadel, větroňů a mechanických strojů. Jsou vhodné i pro motory s převodovkou. V nabídce jsou opět dvě řady, řada MDDxx bez ochrany a řada MDDxxW odolná proti stříkající vodě, sněhu a prachu.

Představení, vlastnosti a funkce regulátorů řady Titan

Regulátory jsou nabízeny ve třech výkonových variantách - 18A, 36A a 72A - ze kterých si lze vybrat typ vhodný pro pohonný systém konkrétního modelu podle proudových nároků použitého motoru. Odolná verze regulátoru je zalita speciální zalévací hmotou, která zaručuje vysokou životnost a spolehlivost regulátoru i v nepříznivých podmínkách.

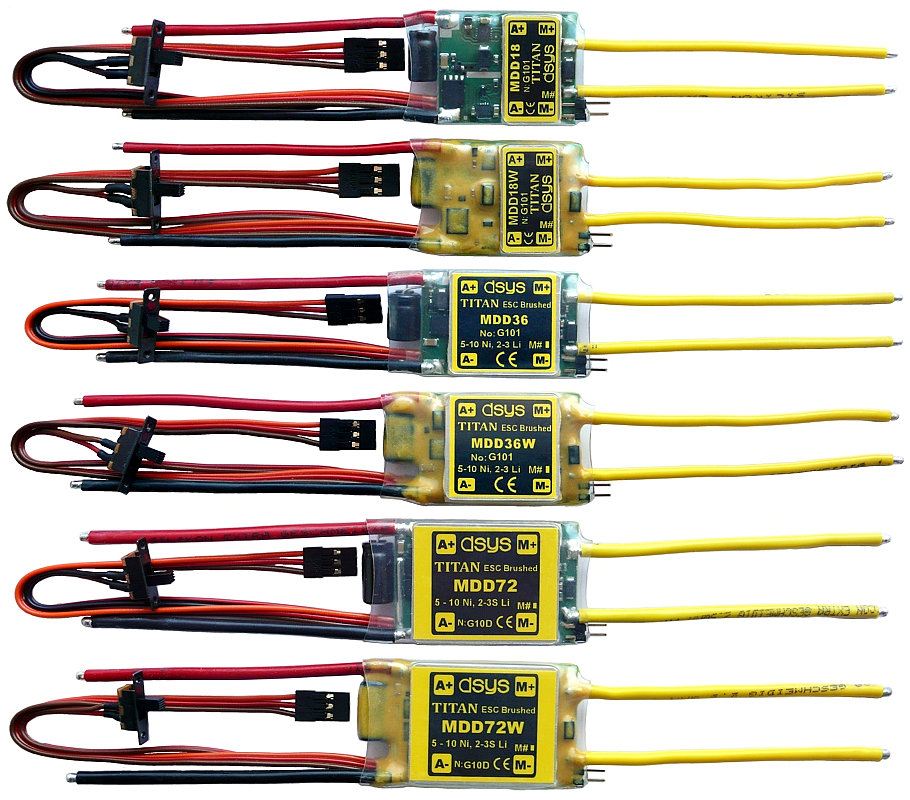

Regulátory řady Titan - odshora dolů MDD18, MDD18W, MMD36, MDD36W, MDD72, MDD72W:

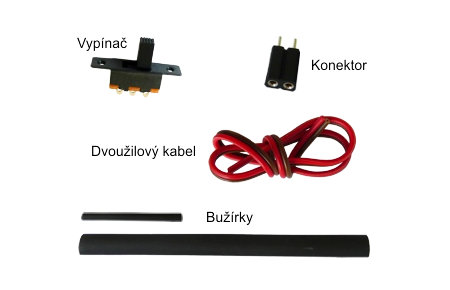

Regulátory jsou dodávány v plastovém antistatickém sáčku, který obsahuje vlastní regulátor, návod k použití, protikus konektoru K1, vypínač, dvoužilový kabel 20cm, smršťovací bužírku 2mm o délce 3cm a smršťovací bužírku 6mm o délce 8cm:

Na zvláštní objednávku je magnetický spínač KSK1A66-1020 pro zapínání regulátoru nebo přepínání pamětí vlastního nastavení.

Vlastnosti a funkce

• 8 přednastavených profilů: 3x Auto - Sport/Tréning/Race; 1x BUS; 2x Loď - Sport/Tréning; 1x Člun; 1x Letadlo
• 2 vlastní nastavení (paměť M1 a M2). Možnost výběru paměti propojkou, nebo přepínačem (mechanický nebo magnetický)
• Ochrana tepelná, proudová, přepěťová/podpěťová, signálová, nově i proti přepólování napájení snižují riziko poškození regulátoru, akumulátorů i motoru
• Ochrana speciálním lakem proti vlhkosti a mechanickým otřesům
• Výkonný Big BEC (4,5A) odolný zkratu a přetížení
• Řízení BUS zajišťující konstantní výkon, vhodný pro velká auta, TIR, expediční auta a lodě
• Velmi jemné řízení a jemný rozběh motoru
• Přehledná indikace červenou a zelenou LED kontrolkou - chod vpřed, vzad, plný výkon a neutrál
• Vnitřní pomocné odrušení motoru kondenzátory a transilem
• Jednoduché a intuitivní nastavování s možností přeskakování parametrů - kontrolky LED indikují počtem bliknutí parametr a hodnotu
• Parametry lze nastavit ručně pomocí páky vysílače, nebo programovací kartou MDP4
• Další funkce - typ článků akumulátorů; výkon vpřed, výkon vzad; zrychlení; tvrdost brzdy, rychlost náběhu brzdy, anti-smyková brzda, brzda v neutrálu; omezovací napětí; řízení výkonu při omezení; vůle neutrálu; průběh páky plynu; volnoběh; reverzace

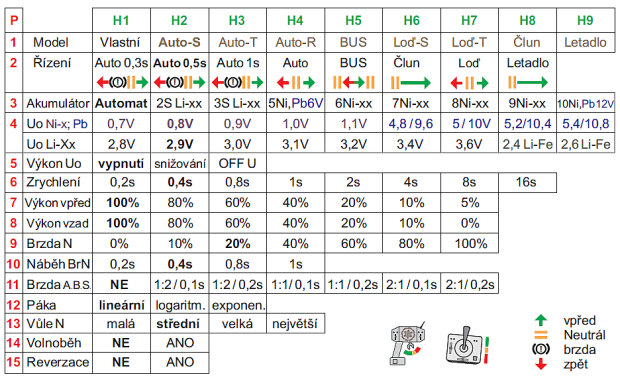

Tabulka volitelných nastavení regulátorů řady Titan

Regulátory se nastavují páčkou vysílačky nebo programovací kartou MDP4.

Technické parametry regulátorů řady Titan

MDD18, MDD18W
Proud - 18A (25A/3s, 100A špičkový pulzní)
Napájení - 4,5V/4,7V až 15V; 5-10 NiCd/NiMH, 2-3 Li-Pol/LiIon/LiFe (A123), Pb 6V/12V
Řízení motoru - PWM až 4kHz
Klidový odběr - cca 0,5mA (vypnutý vypínač)
BEC - 5V/3-4,5A (proudová, zkratová a tepelná ochrana)
Rozměry - 32x25x9 mm
Hmotnost - 18g/20g(W)

MDD36, MDD36W
Proud - 36A (45A/3s, 200A špičkový pulzní)
Napájení - 4,5V/4,7V až 15V; 5-10 NiCd/NiMH, 2-3 Li-Pol/LiIon/LiFe (A123), Pb 6V/12V
Řízení motoru - PWM až 4kHz
Klidový odběr - cca 0,5mA (vypnutý vypínač)
BEC - 5V/3-4,5A (proudová, zkratová a tepelná ochrana)
Rozměry - 39x26x10 mm
Hmotnost - 26g/28g(W)

MDD72, MDD72W
Proud - 72A (85A/3s, 300A špičkový pulzní)
Napájení - 4,5V/4,7V až 15V; 5-10 NiCd/NiMH, 2-3 Li-Pol/LiIon/LiFe (A123), Pb 6V/12V
Řízení motoru - PWM až 4kHz
Klidový odběr - cca 0,5mA (vypnutý vypínač)
BEC - 5V/3-4,5A (proudová, zkratová a tepelná ochrana)
Rozměry - 47x31x11 mm
Hmotnost - 39g/41g(W)

Aktuální verze - SW verze 6.1, HW verze 1.2

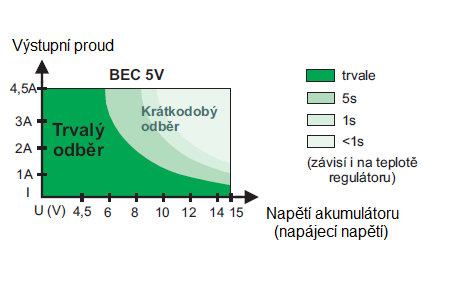

Pracovní obálka BEC obvodu:

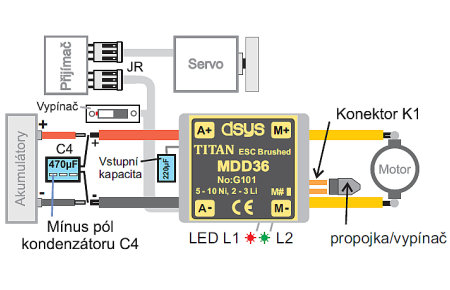

Typické zapojení regulátorů řady Titan

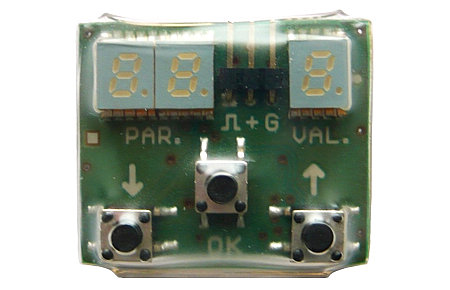

Programovací karta MDP4 pro regulátory řady Titan

Karta je určena pro nastavování jednotlivých parametrů modelářské elektroniky DSYS včetně regulátorů (pouze řada Titan):

- Přehledné a jednoduché programování
- Zápis/čtení nastavených hodnot - počet parametrů až 99, hodnot až 9
- Indikace jednotlivých stavů na 3-místném LED displeji
- Ovládání pomocí tří tlačítek
- Přenosný, bez nutnosti použití dalších zařízení (není potřeba počítač)
- Programování kdykoliv a kdekoliv
- Malé rozměry 64x38 mm, nízká hmotnost
- Napájení 5V/50mA
- Manuál - Programátor modelářské elektroniky DSYS MDP4

Aktuální verze - SW verze 1.4, HW verze 1.1

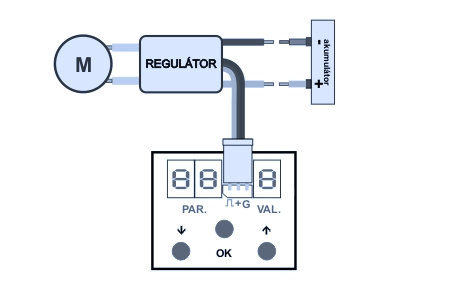

Připojení programovací karty k regulátoru:
