Pro-Tronik Servo Tester ST-V2

Před přibližně třemi roky jsem sepsal dvoudílný přehled dostupných nebo zajímavých servotesterů (viz Servo testery - část 1. a Servo testery - část 2.). Během uplynulých let se nabídka příliš nezměnila; servotestery, které jsem tenkrát popisoval, jsou v té či oné formě stále na trhu. Nedávno jsem si obstaral malý servotester Pro-Tronik Servo Tester ST-V2, který nabízí zcela postačující funkce pro rychlé otestování modelářské elektroniky a modelů.

Primární funkcí servotesteru je samozřejmě zkoušení serv, dá se ale použít i pro zkoušení další modelářské elektroniky, například elektronických regulátorů. Další možností využití je kontrola funkce částí RC modelu, které jsou ovládány servy.

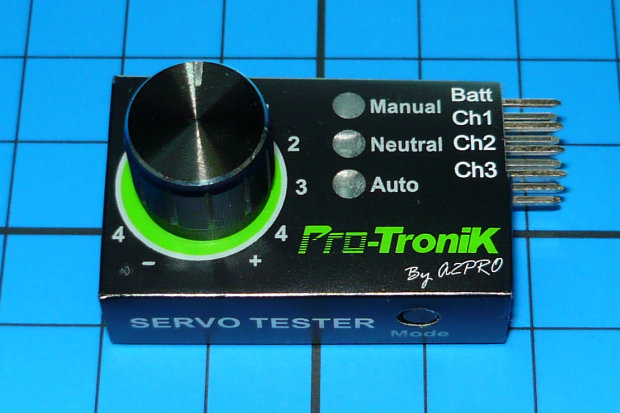

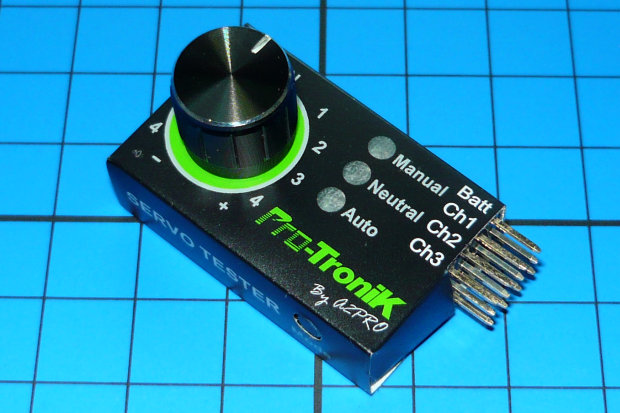

Servotester je tvořen destičkou elektroniky, která nese všechny ovládací prvky, indikační LED a konektory. Barevný kryt s popiskami je naohýbán a slepen z tenké a pružné plastové fólie:

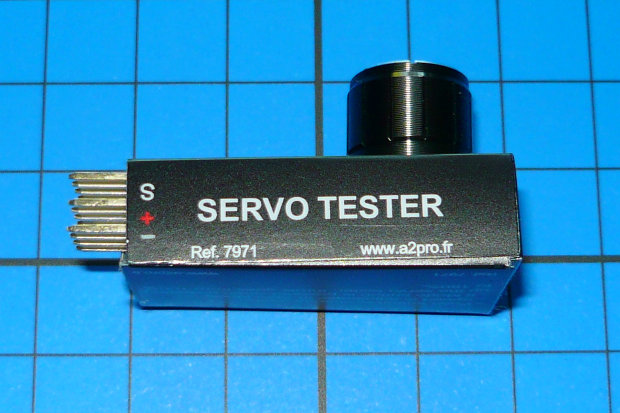

Konektor umožňuje připojit napájení a až tři serva. Z vrchu a boku krytu servotesteru je jednoznačný popis, kam a co se správnou polaritou připojit:

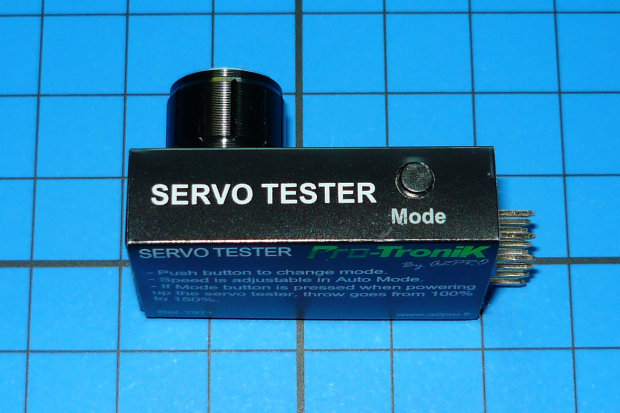

Tlačítko MODE slouží k volbě jednoho ze tří testovacích režimů, které jsou indikovány příslušnou LED kontrolkou na horní straně. V běžném provozu je možné ovládat servo v rozsahu šířky výstupních pulzů 1ms až 2ms (100%); pokud se tlačítko MODE přidrží během připojování napájení k servotesteru, zvýší se rozsah na 0,7ms až 2,2ms (140%):

• Režim MANUAL
  V tomto režimu lze otáčením knoflíku manuálně ovládat polohu serva mezi koncovými body v rozsahu 1ms až 2ms nebo 0,7ms až 2,2ms, pokud se použije zvýšený rozsah.
• Režim NEUTRAL
  V tomto režimu je na výstupy servotesteru trvale posílán signál 1,5ms, čímž dojde k vycentrování serv.
• Režim AUTO
  V tomto režimu je servo ovládáno automaticky a trvale přejíždí z jedné krajní polohy do druhé. Rychlost přejezdu lze otočným knoflíkem regulovat mezi polohami na stupnici "-4" až "2" v rozsahu odhadem 5s až 2s (6s až 2,5s pro 140%); za polohou "2" je rychlost přejezdu konstantní, cca 1s:

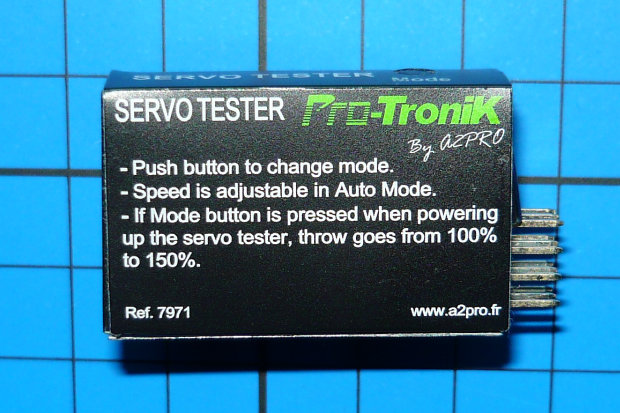

Na spodní straně servotesteru se nachází stručný návod k obsluze s chybně uvedeným zvýšeným rozsahem ovládání serva 150%; správně je 140%:

Servotester Pro-Tronik jsem zkušebně připojil k mému "většímu" servotesteru GWS MT-1, který umí změřit hodnotu šířky vstupních pulzů. Shledal jsem, že v tomto ohledu servotester Pro-Tronik splňuje udávané parametry s dostatečnou přesností.

Servotester zřejmě vyrábí čínská firma Fly-Dream, která je branduje dalším dodavatelům. Ten můj jsem koupil na Banggoodu za pět a půl dolaru (včetně dopravy) - zde mají v nabídce vyobrazen jak Fly-Dream, tak i Pro-Tronik; liší se jen barevným provedením krytu, případně jiným typem knoflíku, jinak jsou samozřejmě funkčně shodné. Banggood pak asi posílá zrovna to, co má skladem.

Parametry servotesteru Pro-Tronik ST-V2

Napájení - 4,8-6Vss
Výstupní signál - šířka pulzů 1,5ms±0,5ms (100%), 1,5ms±0,7ms (140%)
Rozměry (DxŠxV) - 42x23x23 mm
Hmotnost - 4g

Odkazy

Produktová stránka servotesteru - Pro-Tronik Servo Tester ST-V2

Odkaz na stránky originálního výrobce - Fly-Dream Servo Tester (version 2.3)

Manuál ke stažení - Servo Tester ST-V2 manual

Video s testerem Pro-Tronik na YouTube - Pro-Tronik Servo Tester Demo

- Fotografie, obrázky - Michal Nováček, Fly-Dream -
