Světelný modul Modified 2/3 CH 12 LED Light Set For RC Model Car

Při nákupech na Banggoodu jsem před časem narazil na světelný modul Modified 2/3 CH 12 LED Light Set For RC Model Car. Zaujalo mne, že modul lze ovládat ze tří kanálů a velkým lákadlem byla i cena, necelých 7 USD včetně dopravy. Řekl jsem si, že za vyzkoušení toho moc nedám ;) a modul jsem si nechal poslat. Není sice úplně dokonalý, ale za danou cenu dle mého názoru v pohodě vyhoví požadavkům automodelářů, kteří si chtějí lacině a přitom funkčně osvětlit své RC vozidlo.

Popis světelného modulu

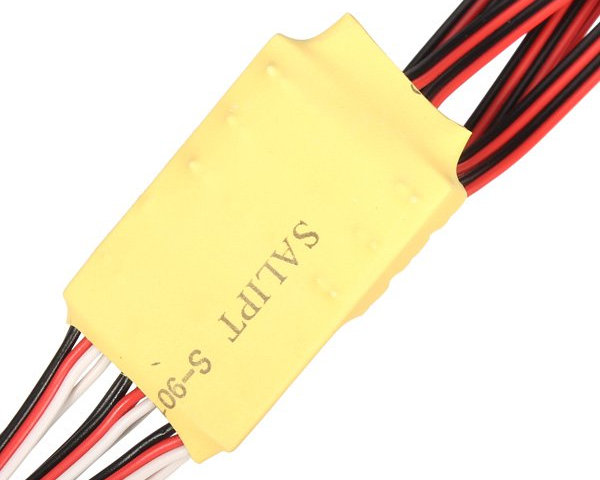

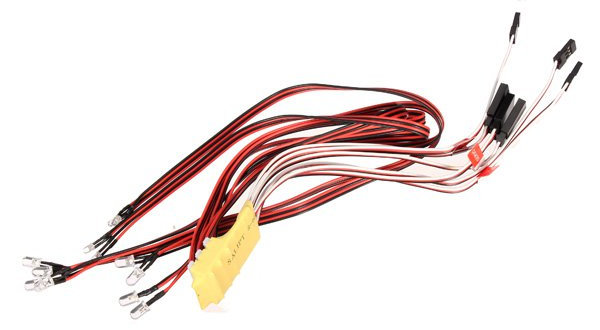

Světelný modul Modified 2/3 CH se dodává v obyčejném plastovém pytlíku, který obsahuje vlastní modul s již připojenými světelnými diodami (LED). Samotný modul je tvořen destičkou elektroniky, zasmrštěnou v bužírce s otvorem pro konektory.

LED jsou připojeny pomocí rozšířeného typu konektorů JST 2mm, které jsou ve světelných modulech (Tamiya, 3Racing, atd.) často používány. Aby to však nebylo jednoduché, u tohoto modulu mají konektory prohozenou polaritu připojených LED, nelze tedy jednoduše použít hotové LED od jiných výrobců:

Přední ani zadní strana modulu neobsahuje žádný popis, není přiložen ani žádný návod:

Pole konektorů s odpojenými LED. Do kterého konektoru jsou jaké LED připojeny a jaká je jejich funkce, najdete popsáno v tabulce uvedené níže:

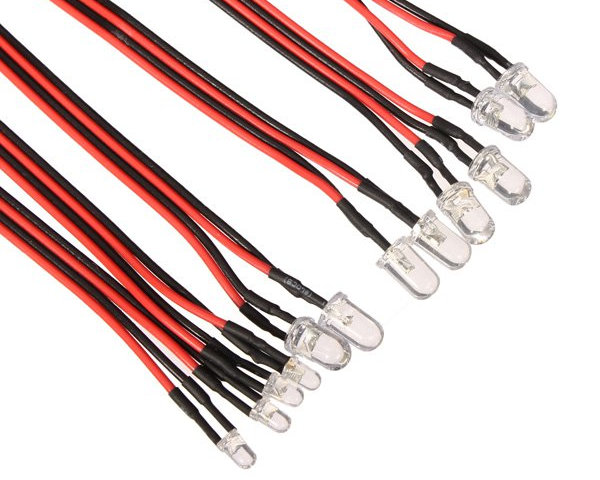

K modulu je připojeno celkem 12 ks čirých LED, z toho 8 ks o průměru 5mm a 4 ks o průměru 3mm - v případě posledně jmenovaných to ale není pravidlem, v jednom z objednaných modulů byly všechny LED o průměru 5mm. LED jsou rozděleny takto:

- Přední světla 1 - 2 ks bílé LED 5mm
- Přední světla 2 - 2 ks bílé LED 5mm
- Zadní světla - 2 ks červené LED 5mm
- Přídavná světla - 2 ks modré LED 5mm
- Blinkry pravé a levé - 4 ks oranžové LED 3mm nebo 5mm

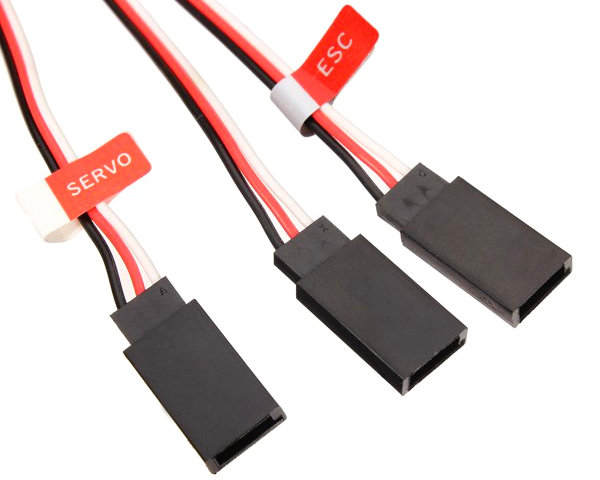

Z modulu vedou tři páry V-kablíků. Do přijímač přijdou připojit kablíky s příslušnými konektory označené CH1 pro první kanál, CH2 pro druhý kanál a kablík bez označení pro třetí kanál. Ke kablíku s označením SERVO se do konektoru připojuje servo řízení, s označením ESC elektronický regulátor a bez označení zařízení ovládané třetím kanálem:

Technické údaje světelného modulu

Napájecí napětí - 5-6V
Spotřeba - max. cca 200mA přil plném osazení LED
Rozměry modulu (DxŠxV) - 38x28x10 mm bez bužírky
Délka V-kablíků - cca 20 cm
Délka LED kablíků - cca 35 cm
Hmotnost modulu - 22g

Funkce světelného modulu

Funkce světelného modulu, tj. chování jednotlivých výstupů (LED) v reakci na ovládání vysílačkou je popsáno v následující tabulce. Obrázek modulu vedle tabulky současně identifikuje umístění dotčených výstupů:

Pozn. - barva políčka určuje barvu svítící nebo blikající LED, šedá představuje bílou barvu.

Pokud světelný modul ovládáte dvoukanálovou vysílačkou, LED ovládané třetím kanálem (Přední 1) trvale svítí hned po připojení napájení ke světelnému modulu.

Modul nemá funkci ve smyslu klasických brzdových světel, ale lze provést jednoduchou úpravu, která může alespoň zjednodušeně tuto funkci simulovat. Tuto úpravu jsem provedl pro kolegu modeláře Matadenika, jemuž jsem vyrobil světla pro jeho SCX10 Jeep Wrangler G6 Falken Edition a popíšu jí v některém z příštích článků. Dále, pokud chcete využívat výstupy modulu poněkud jiným způsobem, než jak je dodáván zapojený, pak nejjednodušší cestou, jak začít, je proházet barvy LED mezi výstupy.

Světelný modul jsem zkoušel s tříkanálovou vysílačkou Flysky FS-GT2B a přijímačem HK-GT2R (= Flysky FS-GR3C). Reverzy vysílačky byly nastaveny v normální poloze. V případě výpadku spojení mezi vysílačkou s přijímačem blikají LED světla Přední 2, Zadní a Blinkry, ostatní trvale svítí.

Dále jsem modul vyzkoušel s tříkanálovou vysílačkou Spektrum DX3E s přijímačem Orange GR300. Reverzy vysílačky byly nastaveny v normální poloze. Pro správnou funkci třetího kanálu je potřeba u vysílačky DX3E nastavit přepínač AUX do polohy 2P a trim AUX-L na maximum, trim AUX-H může být v libovolné poloze. V případě výpadku spojení mezi vysílačkou a přijímačem zůstanou svítit LED světla Přední 1 a Přídavná, ostatní nesvítí.

S jinou vysílačkou se může světelný modul chovat odlišně s ohledem na typ vysílačky a přijímače, aktuální nastavení reverzů vysílačky a funkce třetího kanálu vysílačky.

Odkazy

Výrobce modulu není znám a jinde než na Banggoodu jsem ho zatím neviděl, proto odkazuji stránky tohoto eshopu - Modified 2/3 CH 12 LED Light Set For RC Model Car

Jak jsem již psal, návod pro tento světelný modul není žádný, ale protože je dodáván již s připojenými LED a funkce jsou vcelku jednoznačné, dá se bez něj obejít.

Cena modulu je 6,80 USD včetně dopravy.
