Dýchající LED světlo - LED 5mm Light LM358 Breathing Lamp Kit DIY

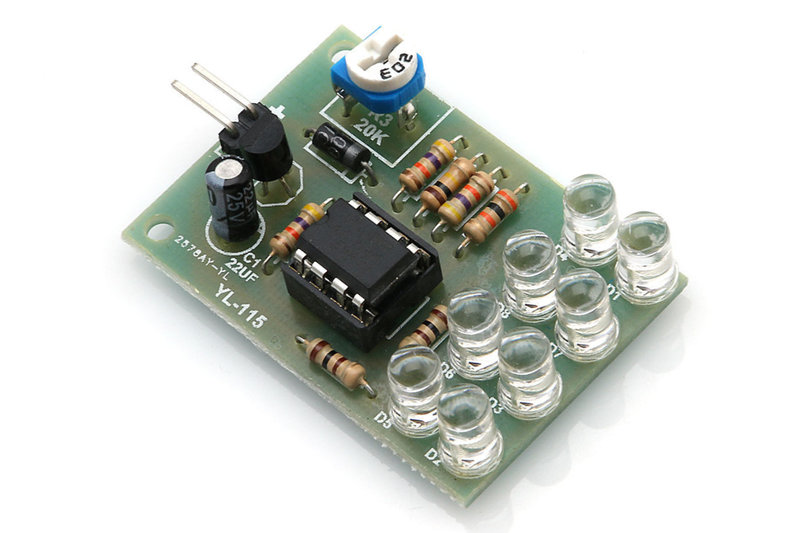

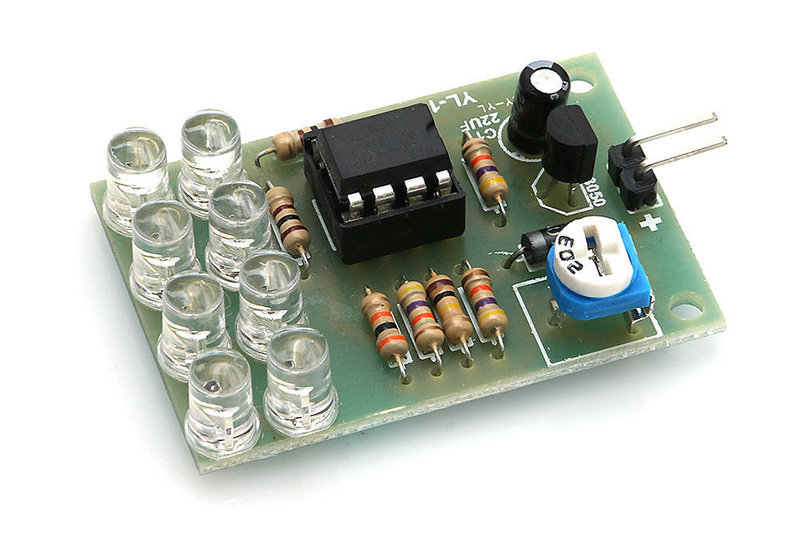

Zatím posledním modulem, který jsem v rámci seriálu o elektronických modulech z Ebaye a okolí ;) představil, bylo LED běžící světlo - NE555+CD4017 Water Flowing Light LED Module DIY Kit. Po dvou letech seriálek mírně oprašuji s ukázkou dalšího modulu v podobě dýchajícího LED světla - LED 5mm Light LM358 Breathing Lamp Kit DIY. Modul je možné zakoupit sestavený i jako stavebnici.

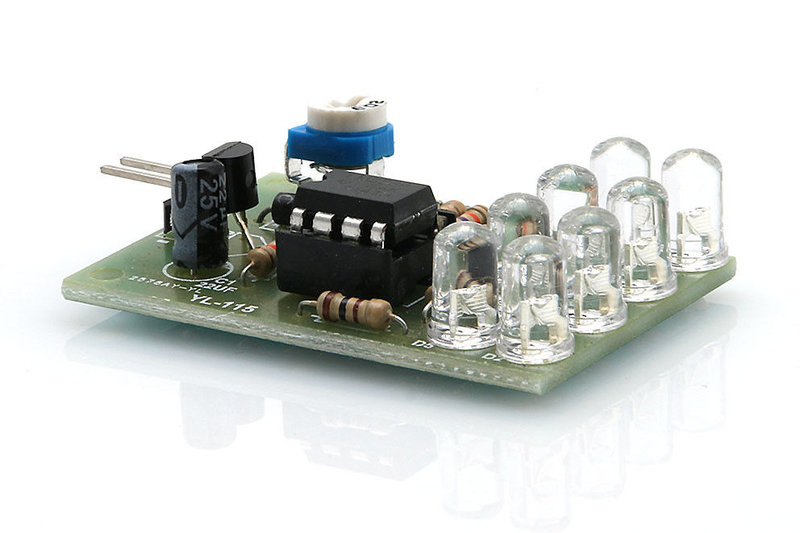

Použití modulu

Modul LED 5mm Light LM358 Breathing Lamp DIY Kit se dá použít třeba pro modelové silniční ukazatele, zábrany, reklamní panely a podobné aplikace. LED se dají vypájet (případně ve stavebnici neosazovat), připojit k destičce pomocí kablíku a rozhodit si je tak podle potřeby.

Popis funkce modulu

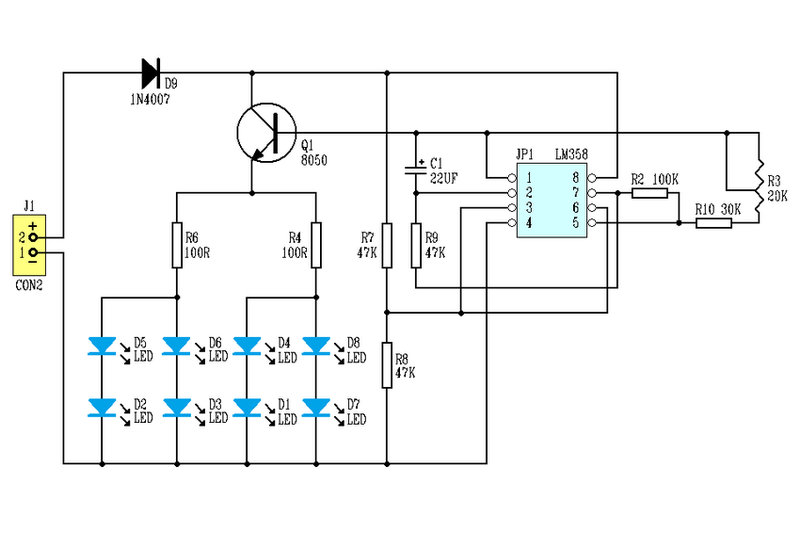

Srdcem modulu LED 5mm Light LM358 Breathing Lamp DIY Kit je dvojitý operační zesilovač LM358, který v uvedém zapojení pracuje jako integrátor a Schmittův klopný obvod. Rychlost plynulého rozsvěcení a zhasínání LED je dán velikostí kondenzátoru C1 a rezistorů R9, R10 a trimru R3. Schéma zapojení pochází od prodejců:

Technické údaje modulu

Napájení - 12V
Počet LED - 8
Velikost (DxŠ) - 42x29 mm

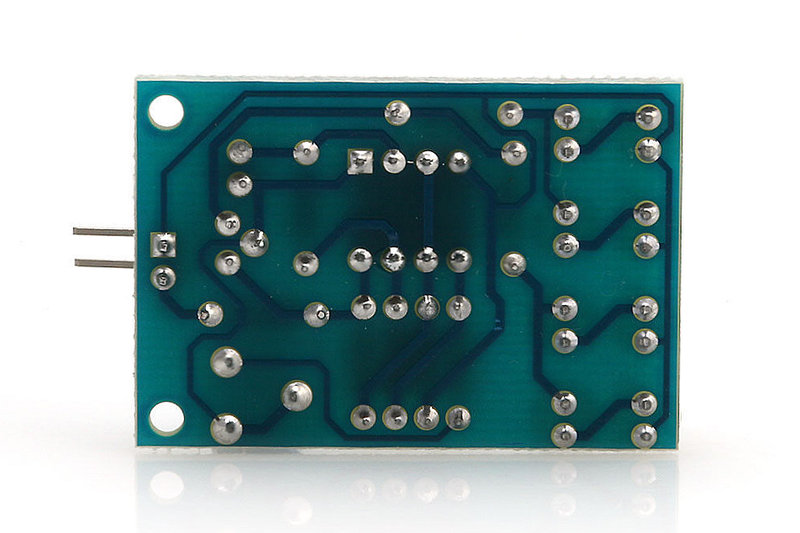

Zprovoznění modulu

Modul je dodáván v plastovém pytlíčku, hotový a oživený, bez návodu. Pro zprovoznění stačí správně připojit napájení, polarita je vyznačena u konektoru napájení na desce tištěného spoje.

Dostupnost a cena

Uvedený modul lze zakoupit na Ebayi i na jiných specializovaných eshopech. Cena se pohybuje okolo jednoho dolaru včetně dopravy jak u stavebnice, tak i u sestaveného modulu.

Odkaz na Ebay - LED 5mm Light LM358 Breathing Lamp Kit DIY

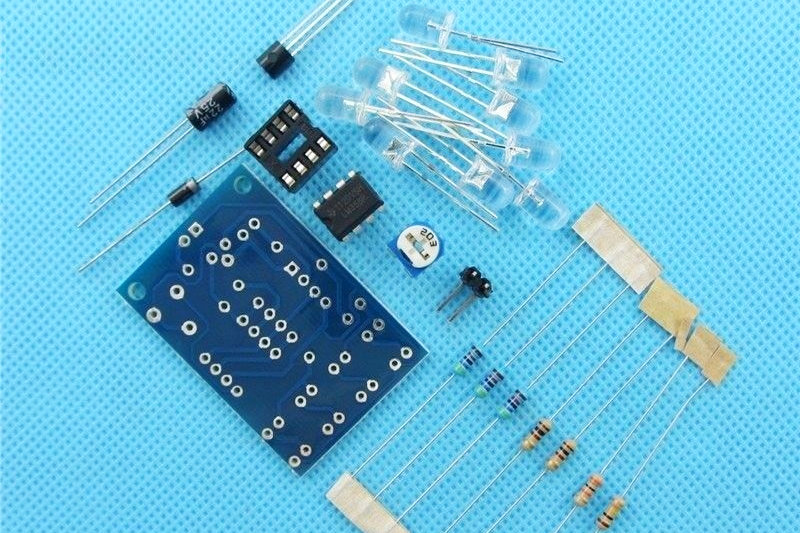

Stavebnice modulu

Na výše uvedeném odkazu na Ebayi najdete i zmíněné stavebnice modulu:

Odkazy na videa ukazující sestavení a funkci modulu.
