Cheali Chargers – nabíječky s open source firmwarem

Již dlouho je poměrně známou věcí, že nabíječky Accucell 6 a podobné lze po úpravě připojit k počítači a pomocí programu LogView zobrazovat a ukládat parametry a průběhy nabíjení modelářských baterií. Velmi mne tedy zaujal i článek slovenských přátel na stránkách Realistických RC modelů, týkající se možnosti využít nejen ve zmíněné nabíječce open source firmware. Ten přidává další zajímavé i potřebné funkce, které dále zvyšují užitnou hodnotu nabíječky.

Autor: István Magi, překlad: Imrich Kišš, připravil: Janko O. - Originální úvodní článek najdete na stránkách Realistické RC modely. Redakčně upraveno.

Na Nový rok (1.1.2014) sme spomenuli, že sme dostali mail od nášho kamaráta Istvána Magi. Dáva nám do pozornosti projekt Cheali chargers s tým, že je to open source Project. Zaujalo nás to. A sľúbili sme, že neskôr prinesieme článok venovaný tejto problematike.

Nabíjačky Cheali Chargers - nabíjačky s otvoreným zdrojovým kódom

Už dlhú dobu sú známe problémy s presnosťou nabíjačiek Bantam klonov (Imax, Turnigy, G.T. Power atď.). Problémy s balancovaním sú však spôsobené nesprávnym nakalibrovaním a nie zlou funkčnosťou hardvéru. S pôvodným softvérom sa ani neoplatí experimentovať, lebo tieto verzie dovoľujú prepis firmvéru len raz. Cesta nevedie ani vyčítaním zdrojového kódu (ATMEL ATmega32), lebo túto možnosť Číňania blokujú.

Našťastie sa našiel jeden Poliak (Pawel), ktorý celý zdrojový kód napísal nanovo a tento kód sprístupnil vo forme open source. Tak že je dostupný každému a zadarmo! Ďalší šikovný Maďar (Nagy József) tento kód ďalej upravil a vydal vlastnú verziu, ktorá je témou tohto článku.

Odskúšané - kompatibilné nabíjačky (6S)

• Imax B6 originál a klony
• Accucell 6 (so starým DPS) 5A a 6A verzie
• G.T. Power A6-10
• Turnigy MAX 200 A6-10
• Turnigy Mega 400x2

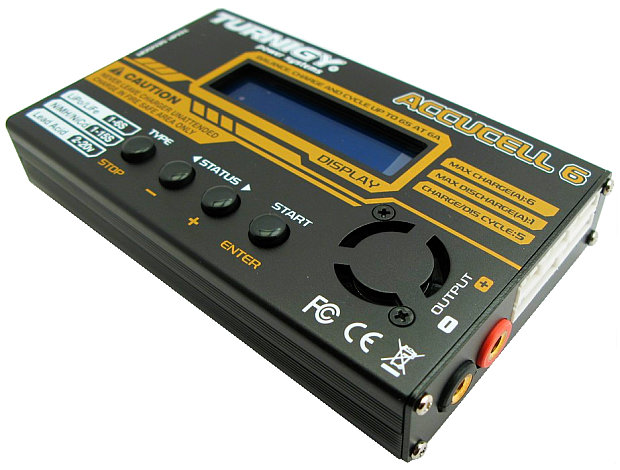

Populární nabíječka Turnigy Accucell 6:

Nové vlastnosti a funkce nabíječek

Novinky v porovnaní s originálom (verzia Pawel na GitHubu):

• Kalibrácia (musí sa použiť teplomer, ampérmeter a voltmeter)
• Nabíjanie NiZn akumulátorov
• Výpočet vnútorných odporov jednotlivých článkov
• Výpočet odporu silových vodičov
• Nastaviteľný –dV/dT pre Nixx akumulátory
• Nastaviteľná presnosť balancéra (prednastavená hodnota 6mV)
• Možnosť nastaviť limitné napätie zdroja na menšiu hodnotu 7V
• Podpora Logview
• 32 pamätí

Funkcie pridané Nagy Józsefom - GitHub (originální článek na RC Miskolc):

• Nastavenie maximálneho času nabíjania sa dá vypnúť, prípadne nastaviť podľa akumulátora, napr. olovené akumulátory potrebujú dlhší čas ako Li-Pol.
• Zobrazenie aktuálnej a celkovej energie (W, Wh)
• Stále zobrazenie percentuálnej hodnoty nabitia
• Výpočet zostatkového času nabíjania (bez času balancovania, koľko času ešte zostáva?)
• Hlasná signalizácia ukončenia programu (pôvodná signalizácia je trošku tichá)
• Výpočet skutočnej percentuálnej hodnoty nabitia (počítané pre odber 2C)
• Automatické zistenie nabíjania bez balancéra
• Nastavenie napätia pre neštandardný typ akumulátora po 0,1V
• Tzv. super nabíjanie pre Lixx akumlátory. Na konci nabíjacieho cyklu sa nastaví menší prúd – čas nabíjania sa predĺži.
• Ochrana napájacieho zdroja pred veľkými výkyvmi v odbere (maximálna zmena 3A/s, len pre 200W a 400W nabíjačky)
• Grafické zobrazenie balancovania
• Menšie grafické vylepšenia (animated screen-swap)
• Podpora Logview, pridaná percentuálna hodnota nabitia a ETA

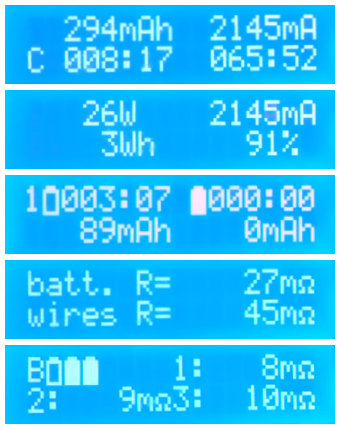

Ukázky vybraných obrazovek open source firmwaru (shora základní parametry nabíjení, výkonové parametry, historie nabíjení, vnitřní odpor akumulátoru a silových vodičů, odpor jednotlivých článků):

Odkazy na jednotlivé díly seriálu na stránkách Realistických RC modelů

(odkazy budou postupně doplňovány s tím, jak budou vycházet další díly seriálu)

• Cheali Chargers – nabíjačky s Open Source – 1. časť - Úvod
• Cheali Chargers – nabíjačky s Open Source – 2. časť - Preprogramovanie
• Cheali Chargers – nabíjačky s Open Source – 3. časť - Sériový port
• Cheali Chargers – nabíjačky s Open Source – 4. časť - Meranie teploty článkov
• Cheali Chargers – nabíjačky s Open Source – 5. časť - Firmware
• Cheali Chargers – nabíjačky s Open Source – 6. časť - Nastavení
• Cheali Chargers – nabíjačky s Open Source – 7. časť - Kalibrace
• Cheali Chargers – nabíjačky s Open Source – 8. časť - Nabíjecí režimy

Berte prosím na vědomí, že jakékoliv činnosti vyplývající z tohoto článku a týkající se úpravy HW nabíječky a používání nového open source firmwaru děláte výhradně na vlastní odpovědnost a též tímto zásahem přicházíte o případnou záruku na nabíječku! Pokud si nejste jisti, že to zvládnete, nepouštějte se do toho. Za případné škody nenese autor článku žádnou odpovědnost.

Nejde o triviální úpravu a návod opravdu doporučuji pouze čtenářům, kteří mají zkušenosti s elektronikou a nabíjením LiPo baterek. Tuto úpravu jsem neprováděl a zatím ji neplánuji, s případnými dotazy se tedy obracejte na příslušné kontakty či fóra dle výše uvedených odkazů.

- Obrázky - MModely.cz, Nagy Jozsef -
