Světelné sety Killerbody

Před přibližně čtvrt rokem se v některých našich modelářských prodejnách objevily světelné sety od firmy Killerbody. Vyznačují se nejen docela zajímavou cenou, ale také provedením řídící elektroniky světelného modulu. Ten je vybaven přepínačem, který umožňuje nastavit tři módy činnosti - ty ovlivňují chování výstupů pro připojení světelných LED diod. V nabídce Killerbody se nachází sedm světelných setů, které jsou vybaveny jednotným světelným modulem a liší se množstvím a barvami přibalených LED diod a přednastaveným módem činnosti. V tomto článku si jednotlivé sety stručně představíme.

Firma Killerbody nabízí poměrně široký sortiment doplňků pro RC auta. Vedle světelných modulů (setů) má v nabídce i pěkné karoserie převážně pro desetiny, doplňky pro karosérie včetně přítlačných křídel, světelných ramp, majáčků, zpětných zrcátek, zástěrek apod., dále disky, pneumatiky, drobný montážní materiál, samolepky a další.

Technické údaje světelného modulu Killerbody

Tak trochu netradičně začínám technickými údaji. Tedy začal bych rád, ale jsou bohužel nedohledatelné. Výrobce na svých stránkách kromě velmi stručného popisu nic neuvádí. Návody k jednotlivým setům obsahují pouze obrázek se zapojením LED diod a občas poněkud nejasný popis funkce. Žádné další údaje, například o maximální velikosti napájecího napětí, rozměry modulu, atd., návod neobsahuje.

Samotný světelný modul (řídící jednotka) je vybavena šesticí konektorů (portů) označených LED1 až LED6 pro připojení světelných LED diod. Na modulu se nachází třípolohový přepínač s polohami A, B, C - každá poloha představuje jeden ze tří módů činnosti. Modul je řízen i napájen z přijímače, ke kterému se připojuje pomocí dodávaných Y-kabelů.

Od pana Šatoplecha z obchodu Promodels mám slíbeno zapůjčení jednoho světelného setu na vyzkoušení, ale momentálně nejsou již delší dobu skladem. Až se tak stane, podívám se modulu blížeji na zoubek a zjištěné informace pak vydám v samostatném článku.

Popis funkce světelných setů byl převzán z návodů k jednotlivým setům. Pokud si nejsem jistý správným pochopením funkce, najdete tam otazníček (?).

Světelný set Killerbody 48068 (2 LED)

LED diody v setu

• 1x červená LED, 1x modrá LED

Funkce

• Určeno pro výstražná světla (majáček)
• Mód A
• Řízeno z 2. kanálu
• Po připojení k napájení se LED1 a LED2 rozsvítí; při jízdě vpřed/vzad blikají

Světelný set Killerbody 48069 (6 LED)

LED diody v setu

• 1x 6 bílé LED

Funkce

• Určeno pro rally modely aut
• Mód C
• Řízeno z 2. kanálu
• Po připojení k napájení se LED2 rozbliká; při signálu z přijímače LED2 svítí; v neutrálu (?) LED2 svítí slabě

Světelný set Killerbody 48099 (4 LED)

LED diody v setu

• 1x 4 bílé LED

Funkce

• Určeno pro rally modely aut
• Mód C
• Řízeno z 2. kanálu
• Po připojení k napájení se LED2 rozbliká; při signálu z přijímače LED2 svítí; v neutrálu (?) LED2 svítí slabě

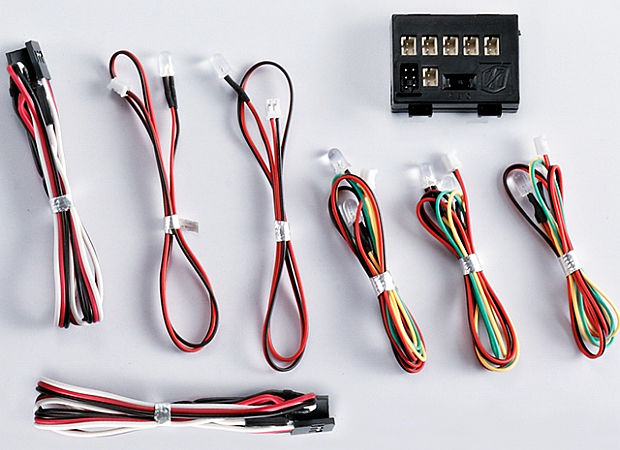

Světelný set Killerbody 48100 (8 LED)

LED diody v setu

• 1x 2 červené LED, 1x 2 modré LED, 1x 2 bílé LED, 2x 1 žluté LED

Funkce

• Určeno pro modely aut
• Mód B, C
• Řízeno z 1. a 2. kanálu
• Mód B - Po připojení k napájení se všechny LED rozblikají; LED3 v neutrálu slabě svítí, při jízdě vpřed svítí naplno; LED4 se rozsvítí při jízdě vpřed a vzad (?); LED2 v neutrálu slabě svítí, při brždění svítí naplno; LED5 bliká při zatáčení vlevo; LED6 bliká při zatáčení vpravo
• Mód C - Po připojení k napájení se všechny LED rozblikají; LED2 v neutrálu slabě svítí, při jízdě vpřed svítí naplno; LED5 svítí v neutrálu i při jízdě (?); LED1 se rozsvítí při jízdě vzad; LED4 bliká při zatáčení vlevo; LED3 bliká při zatáčení vpravo

Světelný set Killerbody 48101 (10 LED)

LED diody v setu

• 1x 2 červené LED, 1x 2 modré LED, 1x 2 bílé LED, 2x 2 žluté LED

Funkce

• Určeno pro modely aut
• Mód B, C
• Řízeno z 1. a 2. kanálu
• Mód B - Po připojení k napájení se všechny LED rozblikají; LED3 v neutrálu slabě svítí, při jízdě vpřed svítí naplno; LED4 se rozsvítí při jízdě vpřed a vzad (?); LED2 v neutrálu slabě svítí, při brždění svítí naplno; LED5 bliká při zatáčení vpravo; LED6 bliká při zatáčení vlevo
• Mód C - Po připojení k napájení se všechny LED rozblikají; LED2 v neutrálu slabě svítí, při jízdě vpřed svítí naplno; LED5 svítí v neutrálu i při jízdě (?); LED1 se rozsvítí při jízdě vzad; LED3 bliká při zatáčení vpravo; LED4 bliká při zatáčení vlevo

Světelný set Killerbody 48102 (12 LED)

LED diody v setu

• 1x 2 červené LED, 1x 2 modré LED, 2x 2 bílé LED, 2x 2 žluté LED

Funkce

• Určeno pro modely aut
• Mód B
• Řízeno z 1. a 2. kanálu
• Po připojení k napájení se všechny LED rozblikají; LED1 se rozsvítí při jízdě vzad; LED4 po připojení napájení slabě svítí, při jízdě vpřed a vzad svítí naplno (?); LED3 se rozsvítí při jízdě vpřed; LED2 po připojení napájení slabě svítí, při brždění svítí naplno; LED5 bliká při zatáčení vlevo; LED6 bliká při zatáčení vpravo

Světelný set Killerbody 48103 (18 LED)

LED diody v setu

• 1x 4 červené LED, 1x 4 bílé LED, 1x 6 bílé LED, 2x 2 žluté LED

Funkce

• Určeno pro modely short course trucků
• Mód C
• Řízeno z 1. a 2. kanálu
• Po připojení k napájení se všechny LED rozblikají; LED1 se rozsvítí při jízdě vpřed; LED2 po připojení napájení slabě svítí, při jízdě vzad svítí naplno; LED3 bliká při zatáčení vlevo; LED4 bliká při zatáčení vpravo; LED5 se rozsvítí po připojení napájení

Cena uvedených světelných setů Killerbody se u nás pohybuje v rozmezí od cca 180,- do 400,- Kč, podle množství v setu obsažených LED diod.
