Nastavení regulátoru Mtroniks tio Rock C

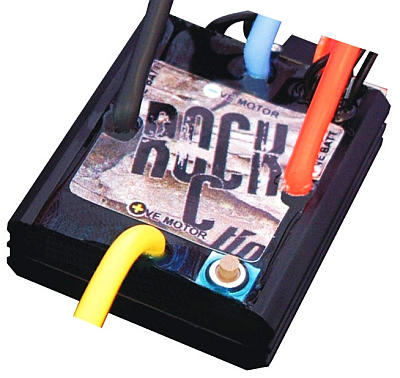

V květnu tohoto roku jsem zde představil stejnosměrný regulátor Mtroniks tio Rock C včetně ukázky testu jeho vodotěsnosti. Od té doby jsem již několikrát na fóru RC4x4.cz radil, jak regulátor nastavit, většinou kvůli absenci českého návodu u uživatele. Protože mne dotazy ohledně nastavování regulátoru dohánějí i po mailu, rozhodl jsem se sepsat jednoduchý český návod na nastavení tohoto regulátoru.

Jak jsem již psal v představení regulátoru Mtroniks tio Rock C, nastavování je velice jednoduché a řekl bych i velmi dobře zapamatovatelné. Přispívají k tomu i tři různobarevné kontrolky (LEDky) a jednoduché nastavovací sekvence bez složitého větvení.

Zapojení, tlačítko a kontrolky

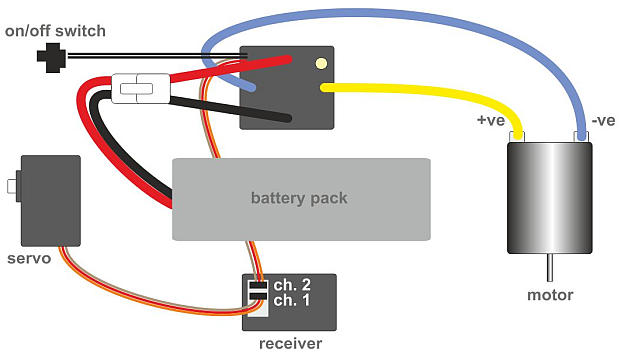

Pokud nemáte regulátor již zapojený v RC autě, zapojte jej podle následujícího obrázku:

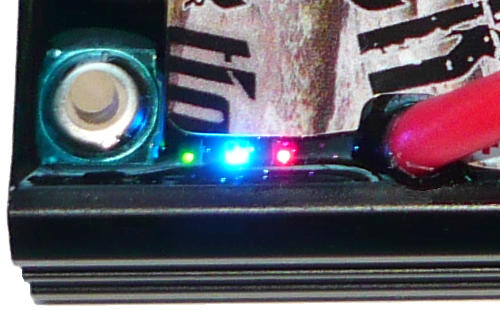

Tlačítkem (vlevo) se regulátor nastavuje. Kontrolky (zleva zelená, modrá, červená) indikují jednotlivé kroky při nastavování a též zobrazují provozní stavy regulátoru:

Nastavení neutrálu a krajních poloh plynu

Toto nastavení "zkalibruje" aktuálně používanou RC soupravu s regulátorem. Při výměně RC soupravy je třeba provést toto nastavení znova:

1. Ovládací prvky plynu (plynová páčka + trim) nastavit do neutrálu
2. Nejdříve zapnout vysílačku, potom regulátor
3. Na regulátoru po 2s rychle postupně blikají zelená, modrá a červená kontrolka. Během této doby je třeba krátce stisknout tlačítko na regulátoru, rozsvítí se zelená kontrolka - tím je nastavený neutrál
4. Páčku plynu dát naplno směr vpřed (páčku plynu k sobě) a zpátky na neutrál - rozsvítí se červená kontrolka
5. Páčku plynu dát naplno směr vzad (brzda/zpátečka - páčku plynu od sebe) a zpátky na neutrál, tím je nastavení hotovo a regulátor je připraven k provozu

NiMH nebo LiPo mód

Tímto nastavením se vybírá typ akumulátoru, kterým se bude regulátor napájet:

1. U vypnutého regulátoru zmáčknout tlačítko, zapnout regulátor, tlačítko stále držet
2. Střídavě bliká zelená a modrá kontrolka
3. Když se tlačítko pustí v okamžiku svitu zelené kontrolky, nastaví se NiMH mód, když se pustí v okamžiku svitu modré kontrolky, nastaví se LiPo mód
4. Bliknou všechny tři kontrolky, regulátor je připraven k provozu

Výběr Normal nebo Crawler módu

Toto nastavení ovlivňuje brzdu v neutrálu - v Normal módu je brzda vypnutá, v Crawler módu je brzda zapnutá:

1. U zapnutého regulátoru v klidu (neutrál) zmáčknout a držet tlačítko
2. Střídavě bliká modrá a červená kontrolka
3. Když se tlačítko pustí v okamžiku svitu modré kontrolky, nastaví se Crawler mód, když se pustí v okamžiku svitu červené kontrolky, nastaví se Normal mód, regulátor je připraven k provozu

Provozní stavy regulátoru

• V normálním provozu podle typu připojeného akumulátoru v poloze páčky plynu v neutrálu svítí zelená a červená kontrolka (NiHM mód) nebo zelená, modrá a červená kontrolka (LiPo mód).
• Při maximální výchylce páčky plynu směr vpřed (páčku plynu k sobě) se rozsvítí zelená kontrolka (NiMH mód) nebo zelená a modrá kontrolka (LiPo mód). Při maximální výchylce páčky plynu směr vzad (páčku plynu od sebe) se rozsvítí červená kontrolka (NiMH mód) nebo červená a modrá kontrolka (LiPo mód).
• Pokud bliká červená kontrolka, regulátor se nachází ve failsafe módu a v neutrálu v důsledku výpadku ovládacího signálu.

- Fotografie - Michal Nováček, Mtroniks -
