Obvody UBEC z Hobbykingu - High Voltage nebo s RC spínačem

Tímto článkem pokračuji v seriálku, ve kterém představuji některé zajímavé elektronické výrobky, které lze najít na Hobbykingu. Minule jsem se zaměřil na vybrané světelné moduly, nyní se podíváme na několik UBEC obvodů s vyšším výstupním napětím nebo s RC spínačem. Mějte prosím na paměti, že v článku nijak nehodnotím kvalitu těchto modulů. Jedná se opravdu jen o upozornění na výrobky, které jsou v momentální nabídce Hobbykingu a které mne něčím zaujali.

Seznam uvedených výrobků

1. 7.2V 2.5A UBEC 2-5S Lipoly (6-23V) - UBEC 7.2V / 2.5A
2. 7.2V 4.5A UBEC 2-5S Lipoly (6-23V) - UBEC 7.2V / 4.5A
3. 9V 2.5A UBEC - 2~5S Lipoly (6-23V) - UBEC 9V / 2.5A
4. 9V 4.5A UBEC 2-5S Lipoly (6-23V) - UBEC 9V / 4.5A
5. 12V 2.5A UBEC 2-5S Lipoly (12-23V) - UBEC 12V / 2.5A
6. 12V 4.5A UBEC 2-5S Lipoly (7.2-21V) - UBEC 12V / 4.5A
7. Dr. Mad Thrust series 3A BEC with Inbuilt Aux Controlled On/Off Switch - UBEC 5-6V s RC spínačem
8. Dr. Mad Thrust series 5A HV BEC with Inbuilt Aux Controlled On/Off Switch - UBEC 5-6V s RC spínačem

UBEC obvody s výstupním napětím 7,2V, 9V a 12V

Většina samostatných UBEC obvodů se dodává s výstupním napětím 5 či 6V nebo s možností přepnutí mezi oběma hodnotami. Pokud potřebujete UBEC s vyšším výstupním napětím, třeba pro napájení nějakého HV (high voltage - vysoké napětí) serva či jiného obvodu vyžadujícího zvýšené napětí, i zde je možnost výběru. Sice menší, ale je. Na Hobbykingu lze najít UBEC obvody s výstupním napětím 7,2V, 9V nebo i 12V. Jejich přehled, technické údaje a odkazy na produktové stránky na Hobbykingu najdete níže.

Označování modelářských serv a dalších věcí jako HV nebo-li High Voltage je možná poněkud matoucí, ale je to tak a zavedli si to výrobci - zřejmě cokoliv vyššího než 6V je v RC modelařině prostě high voltage ;)

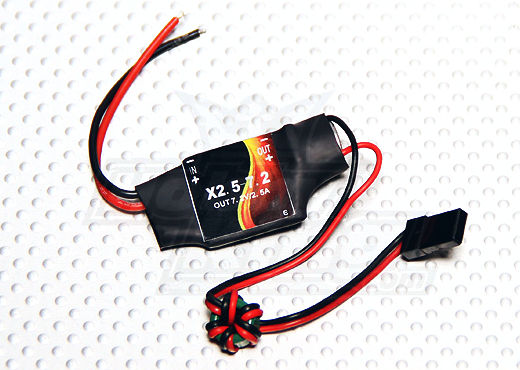

1.	7.2V 2.5A UBEC 2-5S Lipoly (6-23V) Napájení: 6-23V (2-5S Lipoly, 2-6S Li-Fe, 5-15S NiXX) Výstup: 7,2V / 2,5A Rozměry: 23 x 21 x 8 mm (DxŠxV) Hmotnost: 7g Odkaz: Produktová stránka na Hobbykingu

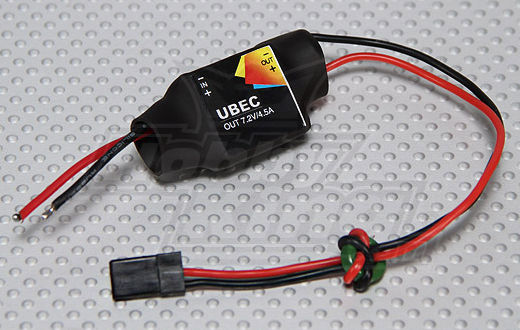

2.	7.2V 4.5A UBEC 2-5S Lipoly (6-23V) Napájení: 6-23V (2-5S Lipoly, 2-6S Li-Fe, 5-15S NiXX) Výstup: 7,2V / 4,5A Rozměry: 46 x 14 x 21 mm (DxŠxV) Hmotnost: 13g Odkaz: Produktová stránka na Hobbykingu

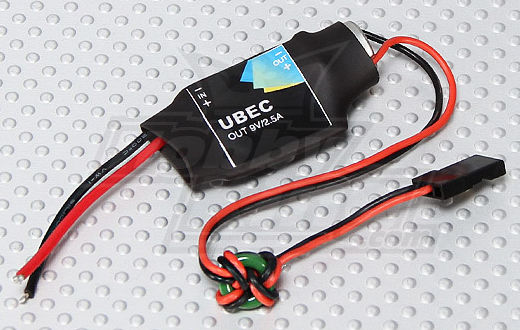

3.	9V 2.5A UBEC - 2~5S Lipoly (6-23V) Napájení: 6-23V (2-5S Lipoly, 2-6S Li-Fe, 5-15S NiXX) Výstup: 9V / 2,5A Rozměry: 23 x 21 x 8 mm (DxŠxV) Hmotnost: 7g Odkaz: Produktová stránka na Hobbykingu

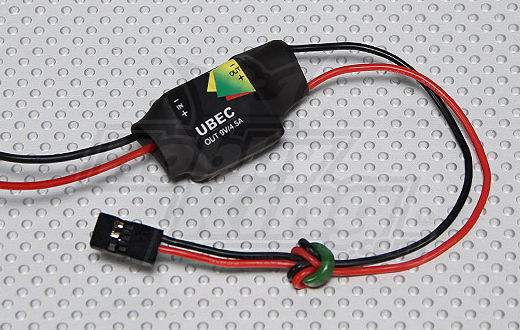

4.	9V 4.5A UBEC 2-5S Lipoly (6-23V) Napájení: 6-23V (2-5S Lipoly, 2-6S Li-Fe, 5-15S NiXX) Výstup: 9V / 4,5A Rozměry: 38 x 14 x 21 mm (DxŠxV) Hmotnost: 13g Odkaz: Produktová stránka na Hobbykingu

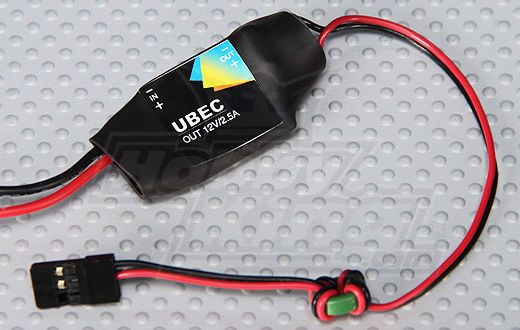

5.	12V 2.5A UBEC 2-5S Lipoly (12-23V) Napájení: 12-23V (2-5S Lipoly, 2-6S Li-Fe, 5-15S NiXX) Výstup: 12V / 2,5A Rozměry: 42 x 8 x 21 mm (DxŠxV) Hmotnost: 10g Odkaz: Produktová stránka na Hobbykingu

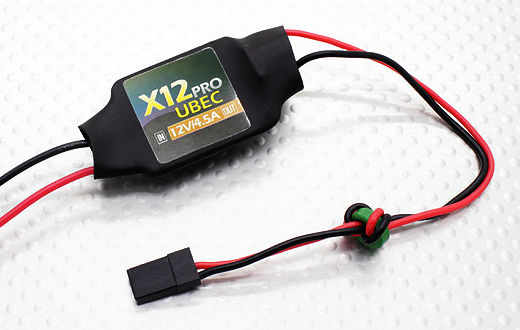

6.	12V 4.5A UBEC 2-5S Lipoly (7.2-21V) Napájení: 7,2-21V (2-5S Lipoly, 2-6S Li-Fe, 5-15S NiXX) Výstup: 12V / 4,5A Rozměry: 55 x 20 x 11 mm (DxŠxV) Hmotnost: 12g Odkaz: Produktová stránka na Hobbykingu

Dr. Mad Thrust series BEC with Inbuilt Aux Controlled On/Off Switch

Zajímavá a řekl bych i docela šikovná kombinace UBEC obvodu a RC spínače. V nabídce jsou pod značkou Dr. Mad Thrust na výběr dva typy, lišící se výstupním proudem - 3 nebo 5A. Oba UBEC obvody na výstupu poskytují napětí 5 nebo 6V, volba napětí se provádí pomocí jumperu (propojky). Integrovaný RC spínač je pak schopen spínat proud až 2A při uvedených výstupních napětích. Ovládací kablík RC spínače se připojuje do volného kanálu přijímače.

Za zmínku též stojí deklarované napájecí napětí silnějšího z obou UBECů - 5A verze zvládne na vstupu napájení 42V (až 11S LiPo).

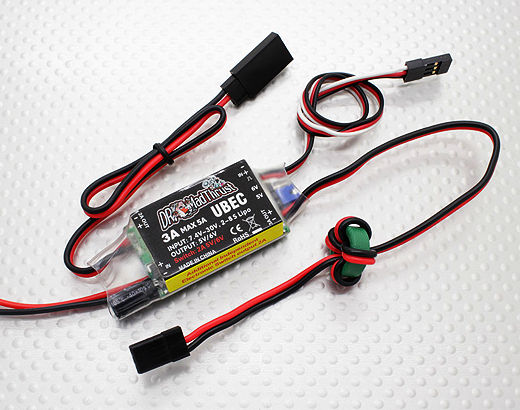

7.	Dr. Mad Thrust series 3A BEC with Inbuilt Aux Controlled On/Off Switch Napájení: 7,4-30V (2-8S Lipo) Výstup: 5 nebo 6V / 3A (špičkově 5A) Proud spínaný RC spínačem: max. 2A Rozměry: 40 x 11 x 23 mm Hmotnost: 26g Odkaz: Produktová stránka na Hobbykingu

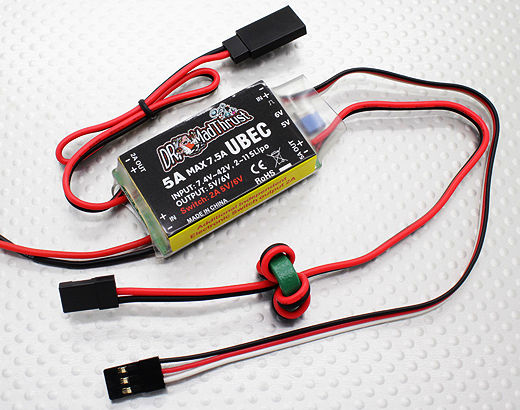

8.	Dr. Mad Thrust series 5A BEC with Inbuilt Aux Controlled On/Off Switch Napájení: 7,4-42V (2-11S Lipo) Výstup: 5 nebo 6V / 5A (špičkově 7,5A) Proud spínaný RC spínačem: max. 2A Rozměry: 50 x 12 x 28 mm Hmotnost: 30g Odkaz: Produktová stránka na Hobbykingu

- Fotografie - Hobbyking -
