Světelný modul DYNO1

Po nedávném článku věnovaném světelnému modulu PRYSK1 přicházím s další ukázkou, jak lze něco takového udělat. Opět článek berte jako doplnění mého staršího článku Jak na jednoduché zapojení světel v RC autě. Tentokrát se jedná o velmi jednoduchý světelný modul, který byl použit při rekonstrukci Dynova Pajera, kde slouží k rozsvícení páru předních a zadních světel.

Pro výpočet jednoduchých LED obvodů můžete využít šikovný prográmek CalcRC.

Výchozí požadavky na světelný modul

Výchozí požadavky na světelný modul nebyly žádné :) Funkčnost, vybavení a napájení světelného modulu vyplynuly z potřeby zhotovení co nejjednoduššího světelného modulu bez možnosti ovládání a zvláštních funkcí:

• Přední hlavní světla - 2x teple bílá LED 5mm
• Zadní světla - 2x červená LED 5mm
• Dostatečně dlouhé kablíky k LEDkám
• Napájení světelného modulu - z BEC obvodu nebo přímo z pohonného akumulátoru
• Napájecí konektor - klasický modelářský 3-pinový JR/Graupner

Zapojení světelného modulu

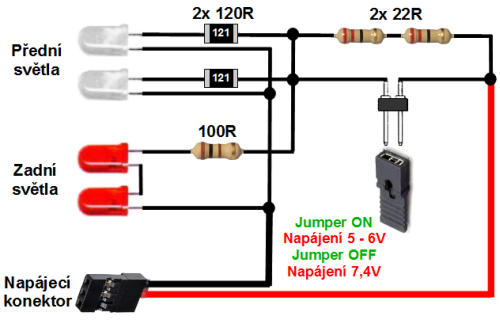

Zapojení světelného modulu a LED diod bylo navrženo s ohledem na velikost napájecího napětí a oddělení jednotlivých světelných okruhů tak, aby modul měl co nejmenší spotřebu. Bylo aplikováno jednoduché pravidlo - pokud to jde a napájecí napětí to umožní, zapojovat LEDky do série. Finální zapojení světelného modulu vypadá tedy následovně: Jumper (propojka) slouží k přizpůsobení napájení modulu podle velikosti vstupního napětí - když je jumper nasazen, lze modul napájet z 5 až 6V (většina běžných BEC obvodů), pokud je jumper sundán, lze modul napájet ze 7,4V (přímo z pohonného akumulátoru - 6 čl. NiMH/NiCd, 2S LiPo).

Výroba světelného modulu

Pro konstrukci modulu jsem se opět rozhodl použít malý kousek již předvrtané univerzální desky plošných spojů. Potřebné součástky jako LED diody, klasické i SMD rezistory, konektor, jumper, kablíky a smršťovací bužírky jsem měl doma. Na fotce je vidět většina použitých součástek: SMD rezistory jsou ty mrňavé obdélníčky uprostřed fotky. Použil jsem je proto, že jsem neměl klasické rezistory s požadovaným odporem.

Na papír jsem si nakreslil rozmístění součástek i jejich vzájemné propojení na desce. Z toho jsem odvodil potřebný rozměr desky plošných spojů. Po vyrobení jsem desku spojů osadil součástkami a drátovými propojkami a zapájel. Připravené kablíky (napájecí a 40cm pro LEDky) jsem zapájel do desky a následně zafixoval tavným lepidlem k desce. Pohled na osazenou a zapájenou desku shora:

Pohled na zapájenou desku zespoda: Hotový modul jsem z obou stran natřel tekutou izolací jako základní ochranou proti vlhkosti a nechal zaschnout. Na spodní stranu desky jsem umístil kus destičky z tenčího PSH, aby byla ochranná bužírka modulu chráněná před špičatými konci nožiček zapájených součástek. V Corelu jsem vytvořil popisný štítek a vytiskl ho na papír. Štítek jsem izolepou přilepil na PSH destičku. Pohled na hotový zasmrštěný modul:

Nakonec jsem připájel LED diody ke "správným" kablíkům. Nadbytečná délka kablíků se po montáži světelného modulu na místo jednoduše stočí. Pohled na hotový modul i s LED diodami:

Samozřejmě jsem provedl i otestování funkce světelného modulu, jak před zasmrštěním do bužírky, tak i potom:

Technické údaje světelného modulu

Parametr	Hodnota
Napájení modulu	5-6V (BEC), 7,4V (6 čl. NiMH/NiCd, 2S LiPo)
Volba napájení	jumperem 5-6V - jumper nasunutý, 7,4V - jumper sundaný
Napájecí konektor modulu	JR/Graupner černý
Proudová spotřeba	max. 60mA
Počet okruhů pro LED	2 okruhy 1 - přední hlavní světla - 2x bílá LED 20mA 2 - zadní světla - 2x červená LED 20mA
Rozměry (D x Š x V)	40 x 17 x 7 mm
Délka kablíků LED diod	cca 40 cm

Rozpis součástek

Tento rozpis součástek berte jako doporučení. V závorce uvádím vhodného prodejce.

LED diody ....... vysokosvítivé 20mA, teple bílá 5mm / 17000mcd, červená 5mm / 8000mcd (GME, GES, Ebay)
22R ....... rezistor 22 Ohmů 0,25-0,4W (GME, GES)
100R ....... rezistor 100 Ohmů 0,25-0,4W (GME, GES)
120R ....... rezistor 120 Ohmů 0,25-0,4W (GME, GES)
Jumper ....... zkratovací propojka (GME, GES)
Konektor na desce ....... řadový lámací konektor 90° (GME, GES)
Napájecí konektor ....... modelářský JR/Graupner konektor (MZ-Racing)
Kablíky ....... černý a červený, 0,14-0,25mm2 (GME, GES)
Smršťovací bužírky ....... 2-3mm pro kablíky, 25mm pro modul (GME, GES, Hobbyking)
Deska ....... kus univerzální desky rozteč 2,54mm, pásové spoje, vrtaná (GME, GES)

Náklady a cena

Velmi hrubě odhaduji, že potřebný materiál nakoupený u nás by vás přišel méně než na stovku. Hodně se dá ušetřit při nákupu součástek venku, například na Ebayi.

- Fotografie - Michal Nováček -
