Servo testery - část 1.

S ubíhajícími modelářskými lety se nám stále více hromadí různé modelářské potřeby a díly, z nichž mezi ty nejdůležitější patří i serva. Bez minimálně jednoho serva se dnes neobejde žádný model, ať už se jedná o auto, loď nebo letadlo. Se vzrůstajícím množstvím serv nabývá na důležitosti i možnost jejich rychlého vyzkoušení a porovnání. Serva se samozřejmě dají vyzkoušet i klasickým způsobem pomocí vysílačky a přijímače, ale není to operativní. Na trhu se naštěstí vyskytuje celá řada různě vybavených a různě drahých udělátek zvaných servo tester.

Servo testery jsou často součástí i programátorů digitálních serv. V článku najdete některé typické představitele, mezi kterými si můžete vybrat typ odpovídající vaším potřebám i peněžence.

V žádném případě nečekejte něco na způsob recenze a dlouhého vypisování vlastností a parametrů jednotlivých servo testerů, jde opravdu a pouze o přehled dostupných typů. U každého typu najdete obrázek, stručný popis, pár údajů a samozřejmě i odkaz na výrobce či populárního prodejce, popřípadě doplněné o nějakou zajímavou informaci či postřeh. Ceny neuvádím, většinou je najdete pod uvedenými odkazy.

Hodně z uvedených servo testerů prodává Hobby King, takže hodnocení jejich funkčnosti najdete v diskuzi pod jednotlivými typy na jeho e-shopu. Jsou probírány i na různých modelářských fórech. Pokud se vám nějaký konkrétní typ z přehledu zalíbí, použijte Google ;) a hledejte o něm nejen informace, ale srovnávejte i ceny (i když laciněji než na Hobby Kingu asi nekoupíte). Některé servo testery jsou k dostání i u nás. Hodně se jich prodává pod různými značkami, zkuste i E-bay.

Seznam uvedených servo testerů

1. Hobby King Simple Servo Tester
2. HobbyKing Servo Tester
3. Hobbyking LED Servo Tester
4. Turnigy Servo Tester
5. Turnigy 760LV-HV Servo Tester
6. Ripmax Mini Servo Tester
7. Ripmax Servo Tester
8. E-sky SK2-0907 Servo Tester
9. Fly Dream Servo Tester V2.3
10. Neodym Servo Tester
11. ROBBE servo tester
12. Graupner Quarz Servo Tester

Vysvětlivky k fukcím servo testeru

• Auto - automaticky trvale otáčí servem mezi oběma krajními polohami (obvykle v rozsahu 1ms - 2ms).
• Centrování - vycentruje servo - nastaví do neutrální polohy (obvykle na hodnotu 1,5ms).
• Manuál - umožňuje pomocí změny polohy ovládacího prvku (otočného potenciometru) ručně ovládat servo (obvykle v rozsahu 1ms - 2ms). Tento režim se dá použít například i pro testování regulátorů.
• Napájení - DC - stejnosměrné napájení servo testeru v uvedeném rozsahu napětí.

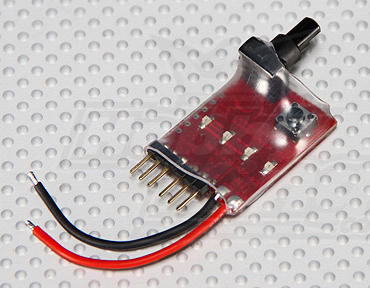

Hobby King Simple Servo Tester

Jeden z představitelů servo testerů typu "destička ve smršťovačce". Velmi malý a k dispozici všechny základní funkce. K dostání na Hobby Kingu.

Napájení: DC 4.8 - 7.2V z externího zdroje, přijímače nebo regulátoru.
Výstup: 1 servo.
Funkce: auto, centrování, manuál.

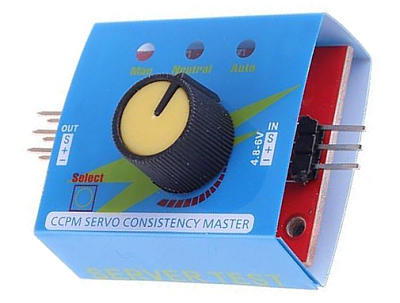

HobbyKing Servo Tester

Jednoduchý servo tester se základními funkcemi. V zásadě to samé, co předchozí typ, tento má však jednoduchou krabičku tvořenou silnější plastovou fólií s potiskem - tento způsob "zakrabičkování" je u těchto typů poměrně rozšířený. K dostání na Hobby Kingu.

Napájení: DC 4.8 - 6V z externího zdroje, přijímače nebo regulátoru.
Výstup: 3 serva.
Rozměry: 44 x 30 x 23 mm.
Funkce: auto, centrování, manuál.

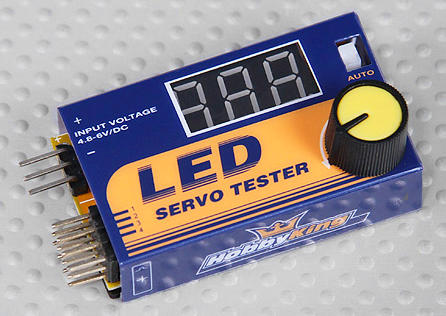

Hobbyking LED Servo Tester

Servo tester s displejem a výstupem na 4 serva. K dostání na Hobby Kingu.

Napájení: DC 4,8 - 6V z externího zdroje, přijímače nebo regulátoru.
Výstup: 4 serva.
Rozměry: 50 x 12 x 30 mm.
Funkce: manuál, auto.

Bohužel jsem nenašel manuál, není jisté, zda má centrování. Fukce auto podle popisu vypadá, že umí několik rychlostí otáčení serv. Displej zřejmě slouží jen jako ukazatel polohy.
Pozn.: Podle diskuze má neklidné pozicování serva, po přidání kondenzátoru na desku elektroniky se to zlepší - viz foto v souborech pod výrobkem v e-shopu.

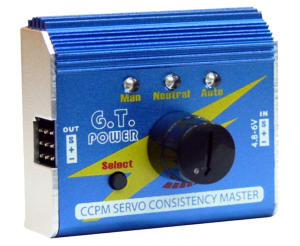

Turnigy Servo Tester

To samé co předchozí typ, základní funkce, hliníková krabička. K dostání na Hobby Kingu i na E-bayi pod jinými značkami. Originálním výrobcem je tuším firma G.T. Power.

Napájení: DC 4.8 - 6V z externího zdroje, přijímače nebo regulátoru.
Výstup: 3 serva.
Rozměry: 49 x 43 x 29 mm.
Funkce: auto, centrování, manuál.

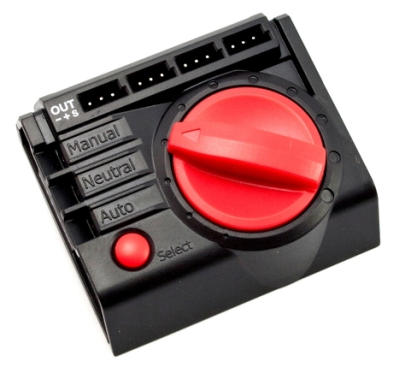

Turnigy 760LV-HV Servo Tester

Tento tester zvládá i HV serva (napájení až 3S LiPo). Možnost přepnutí šířky ovládacího pulzu 760us / 1520us. Krabička ve dvou barevných kombinacích, černo-červená nebo červeno-černá. K dostání na Hobby Kingu.

Napájení: DC 3 - 12,6V (3S LiPo) z externího zdroje, přijímače nebo regulátoru.
Výstup: 4 serva.
Šířka pulzu: přepínatelná 760us / 560Hz nebo 1520us / 66.6Hz.
Rozměry: 63 x 55 x 21 mm.
Funkce: auto, centrování, manuál.

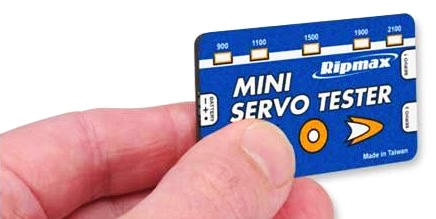

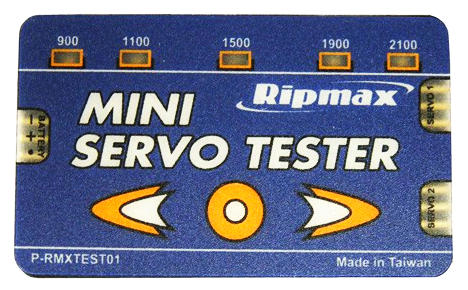

Ripmax Mini Servo Tester

Servo tester velikosti kreditní karty. Indikace funkce pomocí pěti LED diod. Dodavatelem je Ripmax.

Napájení: DC 4,8 - 6V z externího zdroje, přijímače nebo regulátoru.
Výstup: 2 serva.
Rozměry: silnější kreditní karta.
Funkce: auto, centrování (+ krajní polohy).

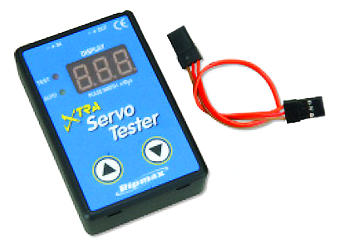

Ripmax Servo Tester

Servo tester s displejem. Dodavatelem je Ripmax.

Napájení: DC 4,8 - 6V z externího zdroje, přijímače nebo regulátoru.
Výstup: 1 servo.
Funkce: auto, manuál.

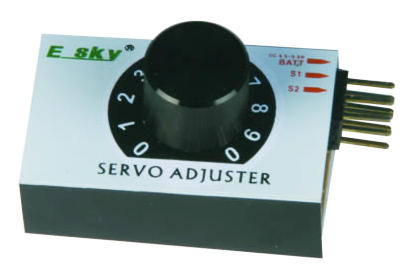

E-sky SK2-0907 Servo Tester

Servo tester s manuálním ovládáním serva v plastové krabičce. Výrobcem je firma E-sky.

Napájení: DC 4.5 - 5.5V z externího zdroje, přijímače nebo regulátoru.
Výstup: 2 serva.
Rozměry: 42.5 x 24.0 x 23.5 mm.
Funkce: manuál.

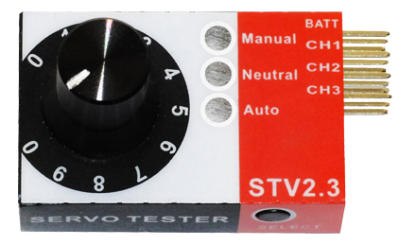

Fly Dream Servo Tester V2.3

Servo tester v plastové krabičce. Výrobcem je firma Fly Dream, k sehnání na E-bayi.

Napájení: DC 4.8 - 6V z externího zdroje, přijímače nebo regulátoru.
Výstup: 3 serva.
Rozměry: 16.5 × 32 × 9.8 mm.
Funkce: auto, centrování, manuál.

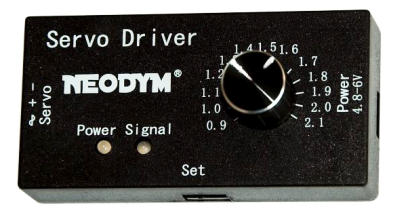

Neodym Servo Tester

Manuální servo tester s možností přepnutí rozsahu. K dostání u Pelikána.

Napájení: DC 5V z externího zdroje, přijímače nebo regulátoru.
Výstup: 1 servo.
Rozsah ovládání: 1ms - 2ms nebo 0,9ms - 2,1ms s krokem 20us.
Funkce: manuál.

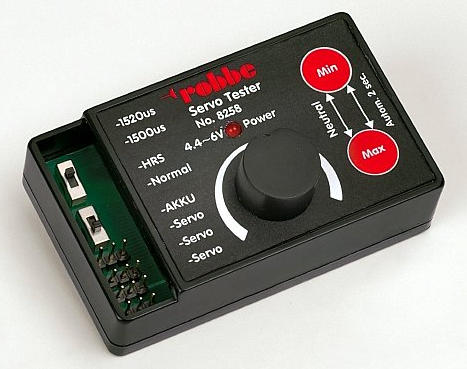

ROBBE servo tester

Procesorem řízení servo tester, pro analogová i digitální serva od známého výrobce Robbe. Lze přepínat mezi FM / HRS-FM modulací pro testování analogových i digitálních serv.

Napájení: DC 4,4 - 6V z externího zdroje, přijímače nebo regulátoru.
Výstup: 3 serva.
Modulace: FM / HRS-FM.
Neutrální poloha: 1520 / 1500 us.
Rozměry: 77 x 48 x 24 mm.
Funkce: auto, centrování (+ obě krajní polohy), manuál.

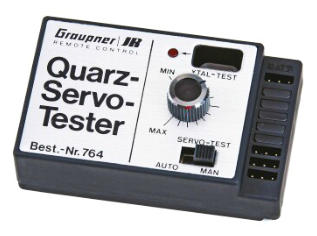

Graupner Quarz Servo Tester

Servo tester z produkce tradičního modelářského výrobce Graupner, kombinovaný s jednoduchou zkoušečkou krystalů.

Napájení: DC 4,8 - 6V z externího zdroje, přijímače nebo regulátoru.
Výstup: 3 serva.
Rozměry: 69 x 42 x 20 mm.
Funkce: auto, manuál.

K některým uvedeným servo testerům lze na YouTube najít video recenzi či ukázky funkcí.

- Fotografie - Hobby King, G.T. Power, Fly Dream, Ripmax, E-sky, Graupner, Robbe, Pelikán -
