Nové DC regulátory a programátory DSYS

Stejnosměrné regulátory od brněnské firmy DSYS si v průběhu doby získaly velké množství příznivců i mezi modeláři holdujícím expedičnímu poježdění. Regulátory nabízejí kvalitní provedení, široké možnosti nastavení, výběr z několika výkonových verzí a v neposlední řadě i rozumnou cenu. V poslední době prošly internetové stránky firmy výraznou proměnou a souběžně s tím se objevily i nové výrobky, o kterých se na našem mateřském fóru RC4x4.cz již nějaký čas šuškalo na základě informací takříkajíc z "dobrých zdrojů" :) (tímto děkujeme Borikovi).

Stejnosměrné regulátory MDD4, MDD16, MDD32, MDD56, MDD90

Přestože v případě těchto regulátorů nejde o žádné novinky a já chci psát hlavně o nových výrobcích, je dobré se na ně blížeji podívat. Jedná se o aktuální řadu stejnosměrných (DC) regulátorů již IV. generace, též označovaných jako žlutá série. Jsou určeny pro jednosměrné i obousměrné řízení otáček stejnosměrných komutátorových motorů v RC modelech aut, letadel, lodí, větroňů, rychlých člunů, ponorek, tanků a mechanických strojů.

Typ	Trvalý proud vpřed / vzad (A)	BEC	Napájení (počet článků)
MDD4	4,5 / 4,5	nemá BEC; napětí pohonného aku jde přímo na přijímač a serva, max. odběr 1 A	3-4 NiCd/NiMH, 1x Li-Pol/Li-Ion/Li-Fe
MDD16	16 / 16	5,3V / max. 3A; proudové omezení dle napětí pohonného aku	4-12 Ni-xx, 2-4 Li-Pol/Li-Ion/Li-Fe, Pb
MDD32	32 / 32
MDD56	56 / 56
MDD90	90 / 90

Regulátory se vyznačují těmito vlastnostmi:

• Ochrany
  MDD4, MDD16, MDD32, MDD56, MDD90 - tepelná, proudová, přepěťová/podpěťová, signálová, ochrana speciálním lakem proti vlhkosti a mechanickým otřesům.
• Nastavitelné parametry
  MDD4, MDD16, MDD32, MDD56, MDD90 - typ modelu, typ článků akumulátorů, omezovací napětí, tvrdost brzdy, brzda v neutrálu, decelerace, akcelerace, vůle neutrálu, průběh páky plynu, výkon vpřed a vzad.
  Pouze MDD16, MDD32, MDD56, MDD90 - paměti pro 5 nezávislých nastavení, řízení výkonu při omezení, rychlost náběhu brzdy, anti-smyková brzda.
• Možnost programování
  Zkratovací propojkou a USB programátorem (všechny regulátory mimo MDD4), pákou vysílače a programovací kartou (všechny regulátory)

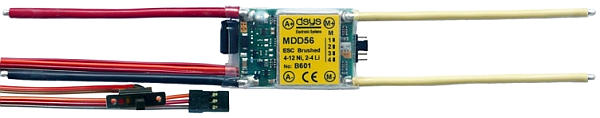

Regulátory MDD4 a MDD56:

Stejnosměrné regulátory MDD16W, MDD32W, MDD56W, MDD90W

V případě těchto regulátorů jde již o čerstvé novinky též náležící do žluté série. Oproti předchozí řadě jsou opatřeny ochranou proti stříkající vodě, sněhu a prachu. Ochrana je tvořena speciální zalévací hmotou pro elektroniku, která zaručuje vysokou životnost a spolehlivost regulátoru. Vlastnosti a parametry regulátorů jsou shodné se stávající řadou. Jediným rozdílem je absence nastavovacích špiček pro rychlou volbu typu modelu propojkou (jumperem).

Typ	Trvalý proud vpřed / vzad (A)	BEC	Napájení (počet článků)
MDD16W	16 / 16	5,3V / max. 3A; proudové omezení dle napětí pohonného aku	4-12 Ni-xx, 2-4 Li-Pol/Li-Ion/Li-Fe, Pb
MDD32W	32 / 32
MDD56W	56 / 56
MDD90W	90 / 90

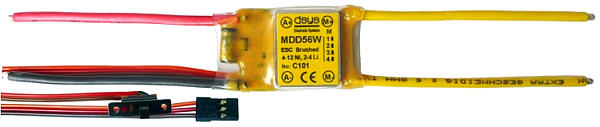

Regulátor MDD56W:

Programátory MDP3, MDU4

Nyní se dostáváme k té nejzajímavější části novinek. Dlouhou dobu nás společně s regulátory a světelnými moduly DSYS provázela programovací karta MDPG14. Tuto kartu lze používat i nadále, ale s jistými omezeními vyplývajícími z nových možností nastavování parametrů poslední řady regulátorů. Přišel prostě čas na generační změnu, představovanou právě novými typy programátorů.

Programátor MDP3

Programátor je určen pro přehledné a jednoduché nastavování parametrů modelářské elektroniky (regulátorů, světelných modulů) z produkce DSYS. Programátor se vyznačuje těmito vlastnostmi:

• Funkce programátoru je přehledně indikována pomocí čtyřmístného LED displeje.
• Programování probíhá vybíráním hodnot v jednotlivých parametrech.
• Možnost zápisu a čtení nastavených hodnot programovaného zařízení.
• Pro svou funkci nepotřebuje žádné další zařízení.
• Umožňuje programování i výrobků, jejichž výroba byla ukončena, tedy i starších regulátorů.

Programátor má rozměry 64 x 38 mm, pro svou funkci potřebuje napájení +5 V / 50 mA a zvládne pracovat se 100 parametry a 100 hodnotami.

USB programátor MDU4

Tento USB programátor je určen pro spolehlivé a přehledné nastavování jednotlivých parametrů modelářské elektroniky (regulátorů, světelných modulů) DSYS. Lze jej použít s využitím spustitelného programu dsysLINK nebo přes stejnojmenné webové rozhraní umístěného na internetových stránkách DSYS. Programátor se vyznačuje těmito vlastnostmi:

• Připojení do USB portu počítače a kompatibilita s operačními systémy Windows 2000, XP, Vista, W7.
• Programování probíhá vybíráním hodnot v jednotlivých parametrech.
• Obslužný software dsysLink nevyžaduje instalaci a spolu s konfiguračními daty se dá přenášet pomocí flashdisku.
• Možnost zápisu a čtení nastavených hodnot programovaného zařízení.
• Možnost archivace nastavení jednotlivých modelů na disk počítače.
• Výhodou je formát uložených dat - jedná se o strukturovaný textový soubor, který lze ručně editovat ve Windows např. Poznámkovým blokem (Notepad).
• Umožňuje programování i výrobků, jejichž výroba byla ukončena, tedy i starších regulátorů.

Programátor má rozměry 60 x 20 mm a pro napájení si vystačí s USB portem (+5 V / 30 mA).

Program dsysLink je k dispozici ke stažení na stránkách DSYS v sekci "Ke stažení / Software". Pro případ potřeby zde najdete i ovladače.

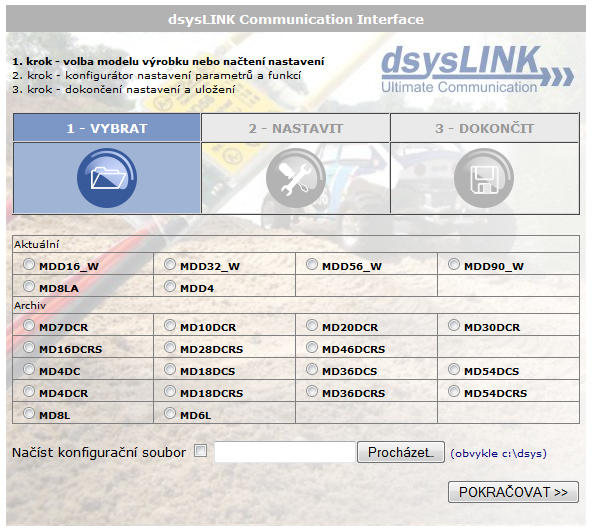

Ukázka webového rozhraní aplikace dsysLink:

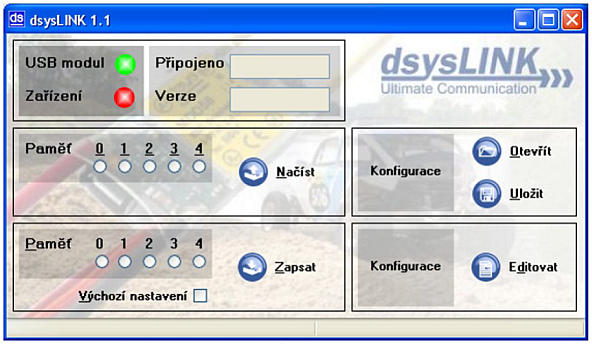

Ukázka programu dsysLink pro PC:

Podrobnější popis výrobků, návody a software ke stažení i aktuální ceník najdete na stránkách DSYS.

- Fotografie - DSYS -
