Popis, úprava a přeprogramování vysílačky Ansmann W6

Již dříve jsem zde stručně představil tříkanálovou RC soupravu Ansmann W6 2,4GHz. Dobře již také víme, že i v případě Ansmanna W6 jde o vysílačku Flysky FS-GT3B a disponuje stejnými parametry, funkcemi a též i chybami. Byl jsem několikrát tázán, zda i tuto vysílačku je možné přeprogramovat open-sourcovým firmwarem od psx-e. Mohl jsem odpovídat pouze "možná", nyní však již mohu říci, že "určitě" :) Vysílačka W6 mi včera přistála na stole, takže se na ní můžeme podívat trochu blížeji, lehce ji porovnat s originální GT3B a podívat se na úpravy související s přeprogramováním.

Porovnání vysílaček Ansmann W6 a Flysky FS-GT3B

Technické údaje jsou již dostatečně známé a na mých stránkách lehce dohledatelné, takže je netřeba opakovat. Na první pohled je patrné, že Ansmann W6 má jiný futrál - ostatně již v případě starší dvoukanálové W5 (= Flysky FS-GT2) si Ansmann také nechal udělat vlastní. Od originální Flysky GT3B se liší hlavně ve tvaru nohy, jinak tvarovaným širším vrškem s lehce skloněným zeleně podsvíceným displejem a několika dalšími detaily. Nejlépe si tyto rozdíly ukážeme na následujících fotografiích. Flysky GT3B je zde zastoupena vysílačkou Hobby King HK-GT3B.

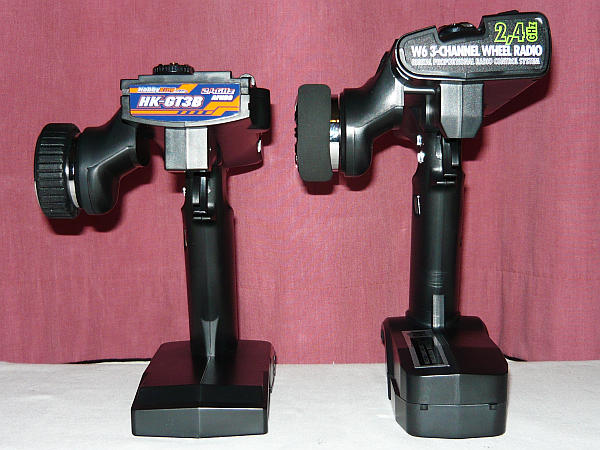

Z přímého porovnání obou vysílaček při pohledu zepředu je vidět, že Ansmann W6 je znatelně vyšší než Flysky GT3B, a to o cca 20 mm. Je to dáno hlavně vysokou a relativně úzkou nohou vysílačky s prostorem pro uložení baterií / akumulátorů. Tvar a délka rukojeti je stejná:

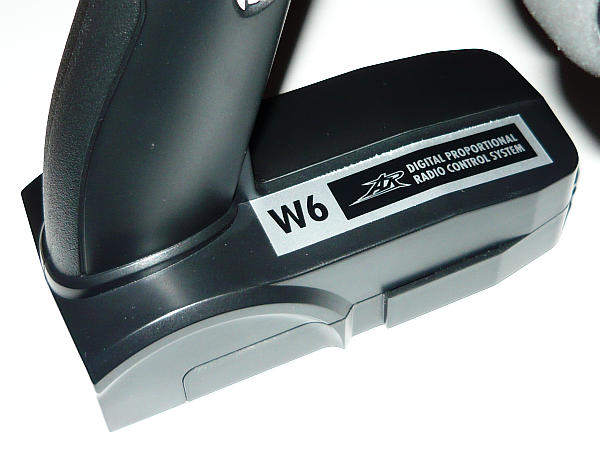

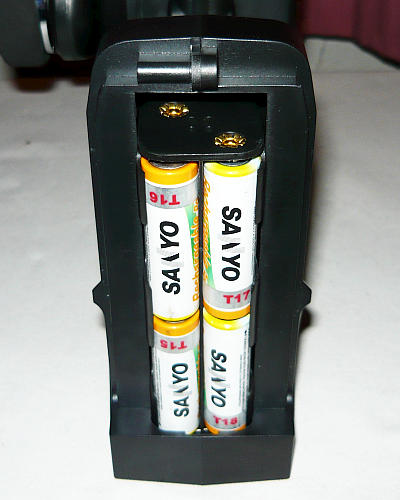

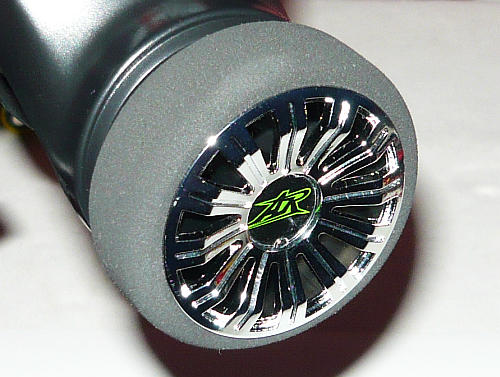

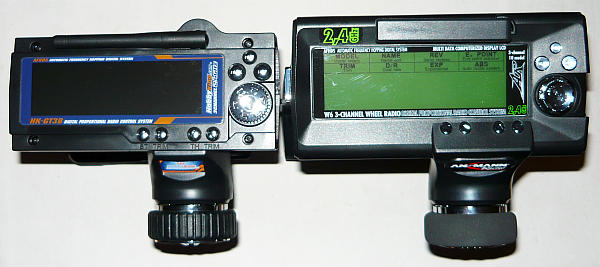

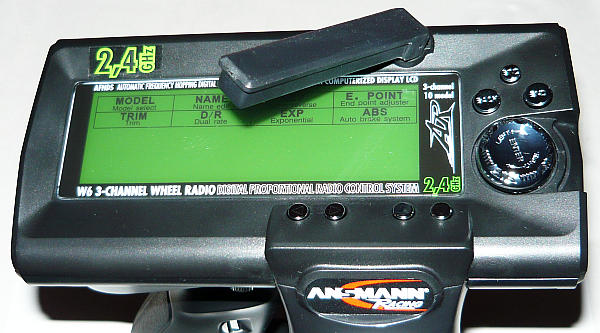

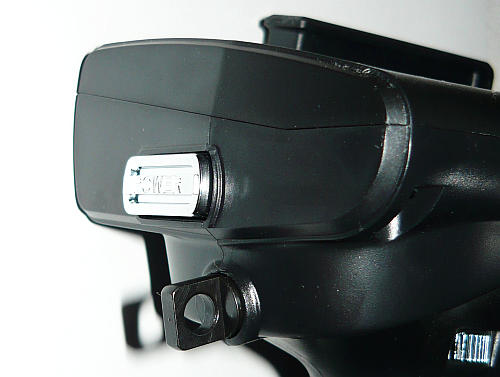

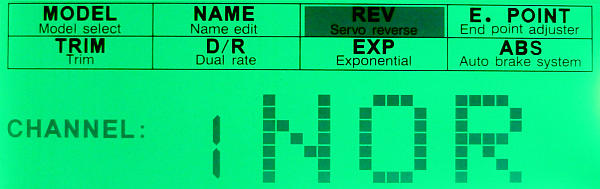

Při pohledu shora je vidět širší, složitěji tvarovaný vršek vysílačky Ansmann W6 a hranatý klacek antény, která je naopak kratší než u GT3B. Rozmístění ovládacích prvků, tlačítek a otočného ovladače, je stejné: Anténu je možné otáčet ze sklopené polohy souběžně s displejem o 45 st.: Noha je u W6 mnohem vyšší a současně užší než u GT3B. W6 postavená na nerovné zemi někde venku bude mít rozhodně horší stabilitu než GT3B: Volant je u W6 opatřen mechovým hmatníkem, na rozdíl od silikonového standardu, jak jej známe z GT3B i většiny vysílaček Flysky. Z hlediska expedičního užití je dle mého ten druhý vhodnější, i kvůli údržbě: Vypínač je u W6 umístěn na stejném místě, tedy zezadu, jen je téměř o polovinu větší. Pod ním se nachází kovové závěsné oko, což je docela užitečná věc: Noha je uzpůsobena pro klasický úzký držák osmi tužkových AA článků. Pozitivem je, že z vysílačky kouká napájecí kablík s Futaba konektorem. K tomu se dá samozřejmě připojit zmíněný držák AA článků, dále pak třeba vhodný LiPo akumulátor s příslušným konektorem, jako např. Turnigy 1450mAh 3S 11.1v Transmitter Lipoly Pack: Displej vysílačky W6 je úplně stejný jako u GT3B, liší se pouze barvou podsvícení - v tomto případě je zelené. Dle mého subjektivního dojmu je jeho čitelnost venku za silného světla o něco lepší než u bílomodrého originálu - rozhodně je lépe vidět "tabulka" výběru funkcí: Co se týče dalších funkcí, jako je například servisní menu vysílačky, tak vše je stejné jako u GT3B.

Úprava vysílačky Ansmann W6

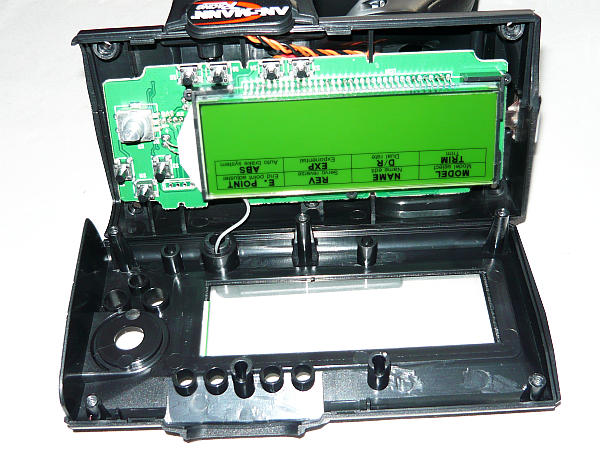

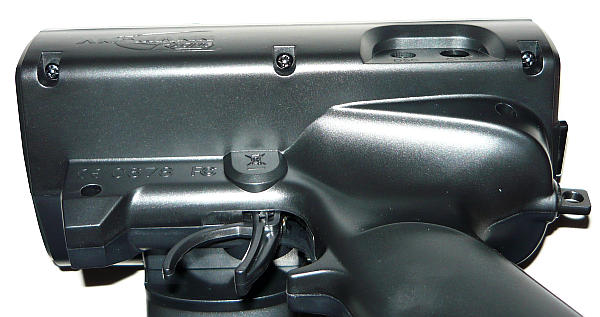

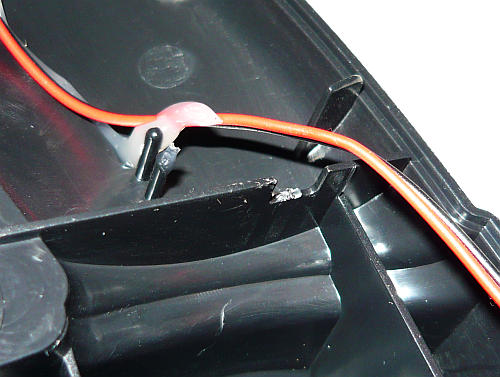

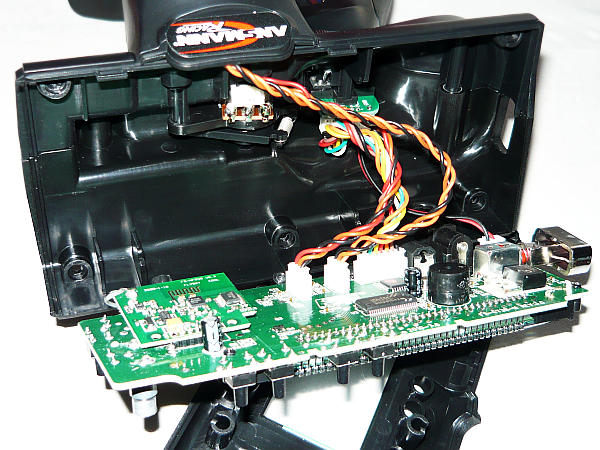

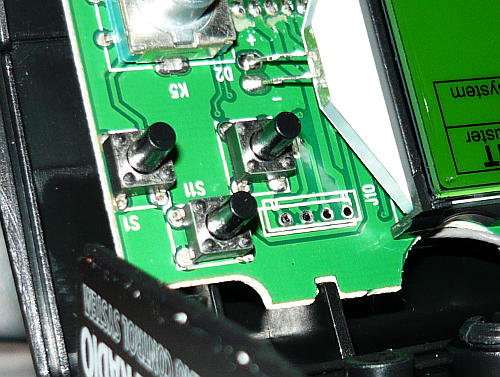

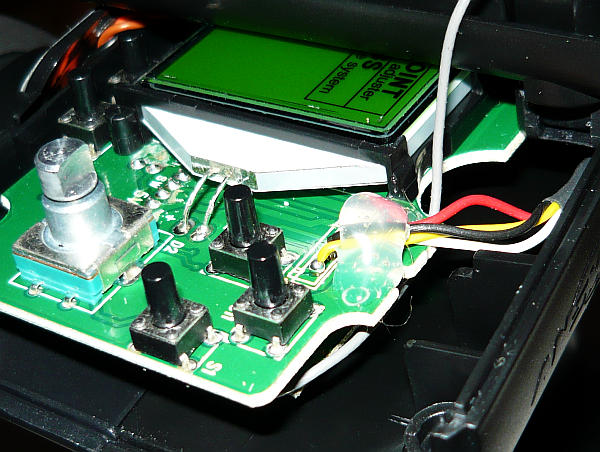

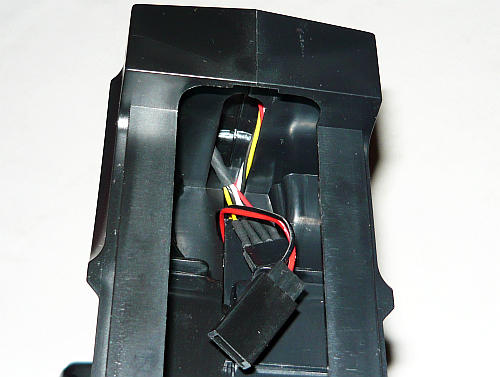

Z hlediska možnosti přeprogramování vysílačky Ansmann W6 nejsou v zásadě žádné velké úpravy nutné. Pokud hodláte vytáhnout programovací kablík spodem tak, jak to dělám já (viz 4. část návodu), je nutné zvětšit otvor, kterým prochází napájecí kablík do prostoru pro baterky. Stačí rozšroubovat bočnice vysílačky a štípačkama otvor proštípnout. Na obrázku vpravo jsou vidět oba kablíky, napájecí i programovací, částečně schované v prohlubni nohy vysílačky: Abyste se dostali k elektronice vysílačky, stejně jako u GT3B je potřeba sundat horní dekl vysílačky. V tomto případě je to o dost příjemnější než u GT3B, protože u W6 je dekl přišroubován pěti vruty, bez použití plastových západek - stačí vruty vyšroubovat a dekl lehce sejmout: Uvnitř vysílačky W6 najdeme ty samé vnitřnosti, jaké známe z GT3B. Pájecí plošky programovacího rozhraní jsou na svém obvyklém místě ;) Programovací kablík doporučuji připájet seshora, mezi deskou a futrálem je dost místa ohnout kablík přes hranu pod desku. Kablík zafixujte tavným lepidlem. Z horního deklu bude potřeba odštípnout kus sloupku, kterému by nyní fixovaný kablík vadil:

Přeprogramování vysílačky Ansmann W6

Vysílačka W6 je evidentně stoprocentní elektronický ekvivalent typu GT3B, což je ostatně vidět i z fotek. Pro možnosti přeprogramování firmware vysílačky tedy platí všechno, co jsem již dříve popsal v seriálu Návod na přeprogramování firmware vysílačky GT3B a dalších souvisejících článcích. Nyní to tedy mám i osobně odzkoušeno.

Obě vysílačky se u nás dají sehnat za prakticky stejnou cenu. Je tedy jen na vás, která se vám bude líbit víc a které dáte přednost. Vnitřnosti-elektronika jsou stejné a možnosti přeprogramování i dalších úprav tedy také.
