Digitální nebo analogové? Poznejte své servo řady MG9xx

Začátkem minulého měsíce jsem vypustil do světa článek týkající se laciných a tedy i oblíbených :) serv Tower pro / Toward pro MG945, MG995, MG946, MG996. Tento článek jsem krátce poté doplnil o další zpřesňující informace, též na základě zkušeností kolegy-modeláře Štěpána - ten se v servech trochu vrtal při předělávkách serva MG995 na naviják a tak jsem ho požádal o sdělení jeho zkušeností s těmito servy. Hlavně díky Štěpánovi mohl tento článek vzniknout, protože mi poskytl dostatečné množství fotek a informací o těchto servech. Poznejte tedy své servo řady MG9xx.

Předkládám vám tedy tento článeček jako klíč laciná serva k rozeznání otvírající, parafrázujíc název díla jednoho populárního jezuity a sběratele knih, známého z české historie ;) Rozhodně doporučuji přečíst si i výše uvedený článek o servech Tower pro / Toward pro, pokud jste tak již neučinili - tam se lehce dotýkám i mechanického provedení serv. Tento článek má být nápomocný hlavně k určení, zda je vaše servo analogové nebo digitální.

Pro účel rozpoznání serv jsem sestavil tabulku, která obsahuje typ serva, kde bylo zakoupeno, zda je analogové nebo digitální, stručný Štěpánův nebo můj komentář a konečně fotku elektroniky serva, která je pro určení typu serva rozhodující. Nelze samozřejmě čekat, že zde najdete všechna provedení elektroniky. Výrobců těchto serv je zřejmě v Čině mnoho a tak se provedení elektroniky může a bude lišit. Nicméně podle jistých znaků, jimiž je způsob osazení tišťáků určitými obvody, lze porovnáním s níže uvedenými fotografiemi určit, jaký typ serva máte doma. Tabulka obsahuje převážně serva populární řady MG9xx, doplněná o cenově a parametrově podobná serva dalších výrobců.

Možná jste s funkcí svého serva spokojeni, jako mnozí další, takže v zásadě může být jedno, jestli je analogové nebo digitální. Přesto doporučuji, abyste servo rozdělali a podívali se minimálně na kvalitu zapájení či zafixování vodičů. Ta je totiž ve většině případů nevalná nebo odfláklá. Servo je při své činnosti neustále vystaveno různým otřesům a vibracím a špatně zapájený či nezafixovaný vodič se může lehce uklepat. Pár minut práce, páječka, tavné lepidlo nebo třeba alkaprén a je to. No a při té příležitosti se ještě můžete podívat, jaké servo to vlastně máte :)

Poznávací tabulka serv řady MG9xx a podobných

Serva jsou v tabulce řazena od nejnovějšího přírůstku.

Typ	Zakoupeno	Provedení	Komentář	Fotografie

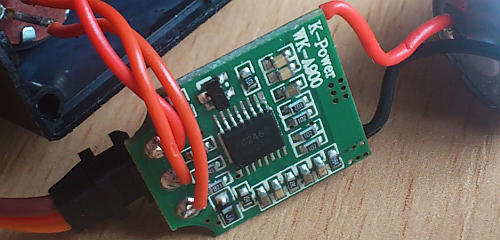

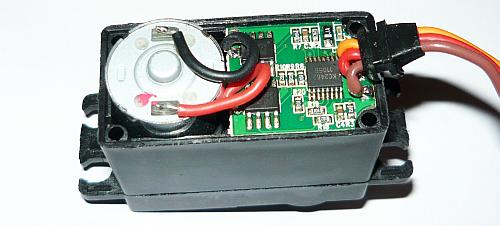

Towardpro 996R	Ebay	analogové	označené jako Digi Hi Torque; řízeno speciálním obvodem pro řízení serv KC2462 (ekvivalent YT2462B)

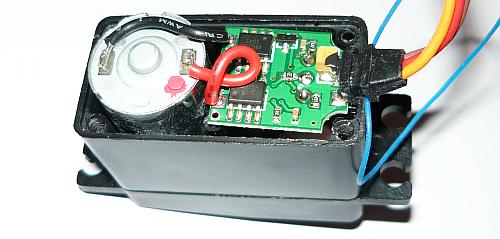

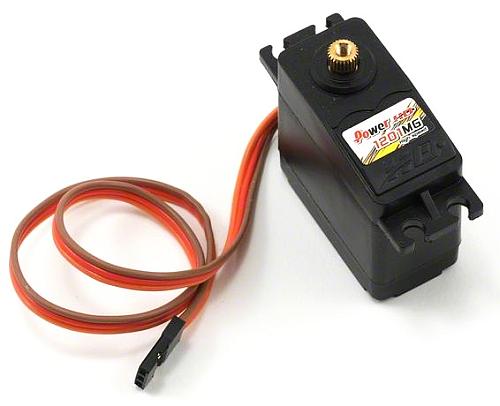

Power HD 1201MG	Hobbyking	analogové	analogové dle stránek výrobce; první koupené laciné servo, které má těsnění mezi díly těla serva a těsnící kroužky pod hlavičkami spojovacích šroubů

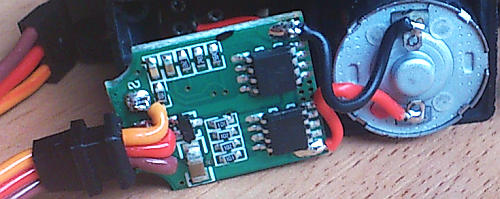

MG946R	Ebay	analogové	řízeno speciálním obvodem pro řízení serv YT2462B
MG946	Hobbyking	digitální	elektronika stejná jako u HX12K, mechanika jako u MG996 z Ebaye	viz foto HX12K

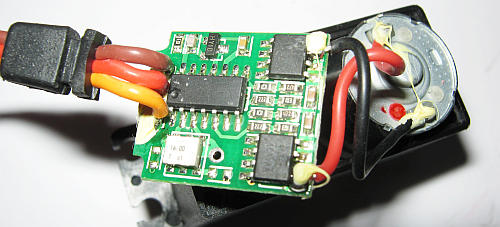

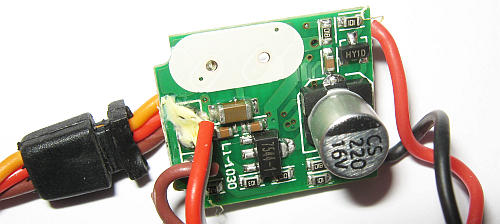

HX12K	Hobbyking	digitální	hlavní integrovaný obvod má vybroušený popis, ale podle velikosti jde o procesor PIC

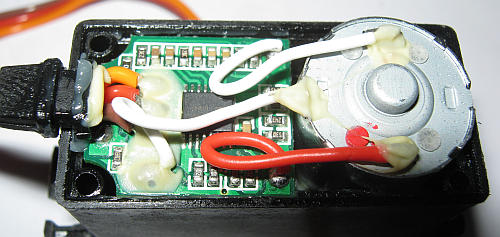

MG996	Ebay	analogové	řízeno speciálním obvodem pro řízení serv YT2462B, s digitálním přijímačem (neposílá servu moc šumu); snímací potenciometr přiletovaný přímo do desky, k rozebrání nutno odpájet.

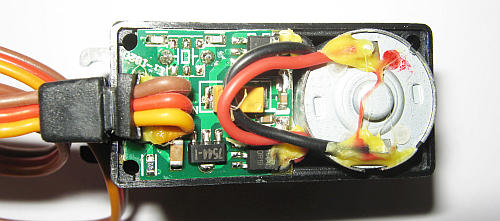

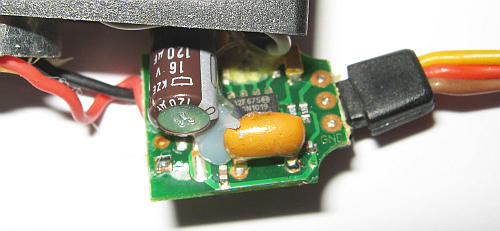

MG995	DealExtreme	digitální	řízeno procesorem PIC12F675, nepovedený firmware

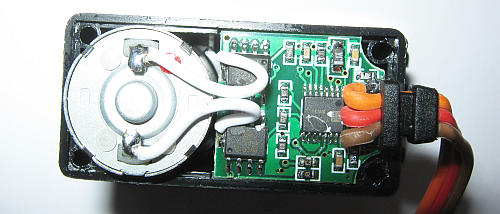

MG995	Ebay	analogové	řízeno speciálním obvodem pro řízení serv YT2462B, jde o lepší řízení než v případě operačních zesilovačů; lesklé plasty, jiné páky v pytlíčku než je u řady MG zvykem

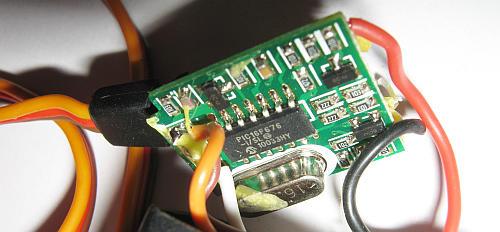

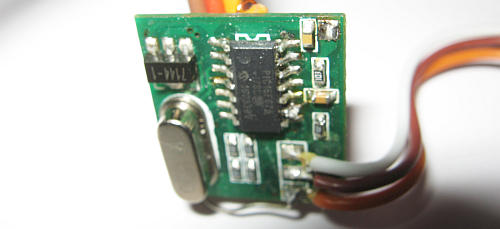

MG995	DealExtreme	digitální	řízeno procesorem PIC16F676, jiné provedení tišťáku

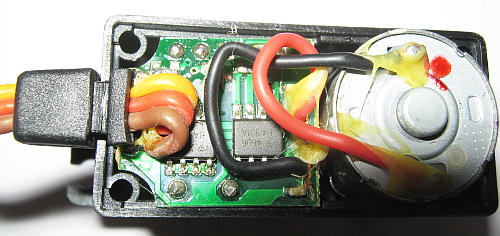

MG995	DealExtreme	digitální	řízeno procesorem PIC16F676; v klidu i jinak se chová mravně

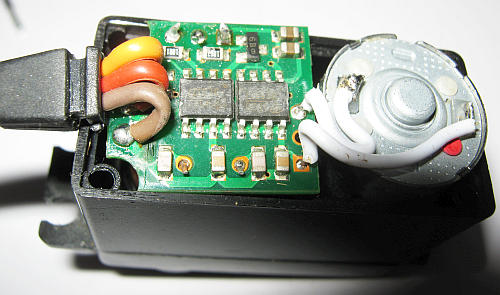

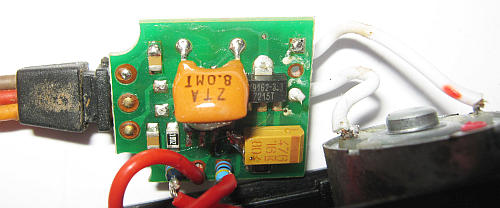

MG995	Český e-shop	analogové	klasické řízení s operačními zesilovači; v klidu cvrliká, velké překmity, pomalé

Tabulku budu průběžně doplňovat, pokud se mi dostanou do ruky další serva tohoto typu nebo jiné relevantní informace. Pokud shrnu dosavadní údaje obsažené v tabulce, je myslím zcela jasná jedna věc - nic není jisté! Nákup těchto serv je víceméně loterie, jelikož i u jednoho prodejce (viz např. DealExtreme) můžete v průběhu času narazit na rozdílně provedená serva pod stejným označením.

- Fotografie - Tower pro, Power HD, Štěpán-badger, Michal Nováček -
